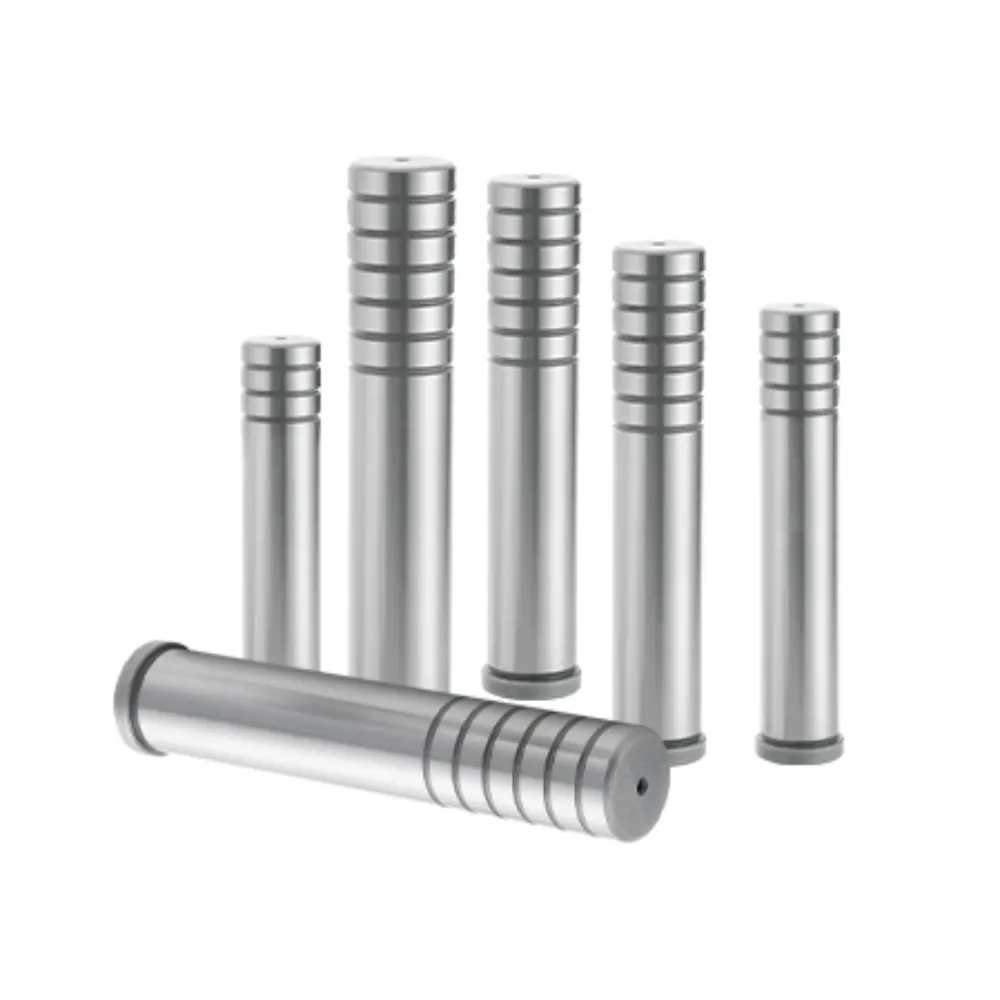

Dolny filar prowadzący
Dolny filar prowadzący jest stosowany w zespołach podstaw formy, aby umożliwić precyzyjne ustawienie pomiędzy ruchomymi sekcjami formy. Odgrywa ważną rolę w zapewnieniu stabilnego prowadzenia podczas cykli formowania wtryskowego, pomagając utrzymać spójne pozycjonowanie i płynne działanie mechaniczne. Wykonany ze stali obrobionej ciepło, zapewnia niezawodną wytrzymałość i odporność na odkształcenia. Jego precyzyjnie obrabiana powierzchnia zmniejsza tarcie i zapewnia stałą wydajność, co czyni go odpowiednim do ciągłych środowisk produkcji przemysłowej, wymagających precyzyjnej kontroli ruchu formy.
- Precyzyjna kontrola precyzyjnego wyrównania bazy: Utrzymuje dokładną stabilność pozycjonowania formy
- Wysoka wytrzymałość nośna konstrukcyjna: Wspiera ciężkie ciśnienie operacyjne formy
- Optymalizacja wydajności ślizgowego kontaktu: Zmniejsza tarcie podczas cykli ruchu
- Niezawodność spójnego cyklu produkcyjnego: Zapewnia stabilną pracę podczas długich okresów
Opis produktu
Wprowadzenie
Dolny filar prowadzący to precyzyjny element stosowany w systemach podstaw formy, aby zapewnić dokładne wyrównanie między górną a dolną połową formy. Jest montowany na dolnej płycie formy i działa jako część systemu prowadzenia podczas operacji formowania wtryskowego. Jego główną funkcją jest utrzymanie stabilnego ustawienia i płynnego ruchu podczas powtarzających się cykli otwierania i zamykania, co pomaga poprawić ogólną dokładność formy i spójność operacyjną.
Wykonany z wysokiej jakości hartowanej stali stopowej z precyzyjnym szlifowaniem, dolny filar prowadzący zapewnia doskonałą wytrzymałość, odporność na zużycie i stabilność wymiarową. Drobno wykończona powierzchnia zmniejsza tarcie między ruchomymi komponentami, zapewniając płynne prowadzenie nawet w ciągłych warunkach produkcji o dużym obciążeniu. Zwiększa to niezawodność pracy formowej i wydłuża żywotność całego systemu narzędziowego.
Dolny filar prowadzący można dostosować pod względem średnicy, długości i tolerancji, aby spełnić konkretne wymagania dotyczące konstrukcji formy. Jest zgodny z międzynarodowymi standardami, takimi jak ISO, DIN i JIS, a także może być produkowany zgodnie ze specyfikacjami OEM. Szeroko stosowany w formach motoryzacyjnych, systemach wtrysku plastiku oraz narzędziach przemysłowych, zapewnia stałą wydajność wyrównania i niezawodną trwałość we współczesnych środowiskach produkcyjnych.
Specyfikacja
| Przedmiot | Opis |
|---|---|
| Nazwa produktu | Dolny filar prowadzący |
| Typ | Dolny / Dolny słup przewodnika |
| Materiał | SUJ2 / GCr15 / 100Cr6 / SKD stal |
| Twardość | HRC 58–62 |
| Obróbka powierzchni | Precyzyjne szlifowanie / obróbka cieplna |
| Prostość | ≤ 0,005 mm |
| Zaokrąglenie | ≤ 0,003 mm |
| Koncentryczność | ≤ 0,01 mm |
| Zakres długości | 100 mm – 1000 mm (konfigurowalne) |
| Tolerancja | Norma ISO / DIN lub rysunek OEM |
Trzy kluczowe aspekty personalizacji, dostosowane do Twoich potrzeb
Dopasowywanie różnych metod personalizacji, aby spełnić różne wymagania.
Produkcja precyzyjna, doskonała jakość
Stabilne pozycjonowanie podstawy formy
Zapewnia bezpieczne pozycjonowanie dolnej struktury formy, utrzymując spójną dokładność wyrównania podczas powtarzających się cykli otwierania i zamykania podczas wtrysków.
Zwiększone podtrzymywanie obciążeń konstrukcyjnych
Zapewnia silne wsparcie dla elementów podstawy formy, równomiernie rozkładając siłę mechaniczną i zmniejszając stężenie naprężeń podczas procesów produkcji pod wysokim ciśnieniem.
Poprawa odporności na zużycie
Utwardzana obróbka powierzchni minimalizuje ścieranie, zachowując gładki kontakt prowadzący i wydłużając żywotność w warunkach ciągłej pracy przemysłowej.
Niezawodna długoterminowa stabilność operacyjna
Utrzymuje spójną dokładność prowadzenia przez dłuższy okres produkcji, zapewniając niezawodną wydajność i zmniejszając częstotliwość konserwacji w systemach formowych.
Udoskonalona obsługa, skrócony czas dostawy
Od przeglądu projektu po realizację zapewniamy dedykowaną, indywidualną kontrolę przez cały proces.
Konsultacje → dostarczanie rysunków → przegląd i wycenę projektowania → przetwarzanie zamówień → inspekcję jakości → terminową dostawę → kontrolę posprzedażową
Nasze zalety
Wspierany ponad 25-letnim doświadczeniem inżynieryjnym, nasz zespół oferuje kompleksowe usługi — od projektowania form na zamówienie i precyzyjnej obróbki po produkcję na pełną skalę — wspierane przez solidny system kontroli jakości i proaktywną obsługę klienta. Certyfikowani według ISO9001, ISO14001 oraz IATF 16949, nieustannie dążymy do doskonałości w jakości, innowacjach i satysfakcji klienta.
Ponad 100 000 sztuk na stanie, z wysyłką standardowych produktów w ciągu 2 godzin.
Wdrożenie trzyetapowego systemu inspekcji — początkowa kontrola materiałowa, inspekcja w trakcie procesu oraz inspekcja końcowa.
Duży zapas i szybka realizacja, gwarantujące terminową dostawę przy 100% inspekcji produktów.
Zakres zastosowań
Preferowany wybór w różnych branżach.
FAQ
P1: Do czego służy dolny filar prowadzący?
Stosuje się go w systemach podstaw formy, aby zapewnić precyzyjne wyrównanie górnych i dolnych elementów formy podczas pracy.
P2: Jakie materiały są najczęściej używane?
Zazwyczaj wykonany jest ze stali hartowanej, takiej jak GCr15, SUJ2 lub 100Cr6, oferując wytrzymałość i odporność na zużycie.
P3: Czy można go dostosować do personalizacji?
Tak, średnicę, długość i tolerancję można dostosować do różnych wymagań dotyczących formy.
P4: Czy jest kompatybilny ze standardowymi systemami formowania?
Tak, jest kompatybilny ze standardami ISO, DIN i JIS i pasuje do większości systemów bazowych form wtryskowych.
P5: Gdzie jest najczęściej używana?
Jest szeroko stosowany w formach motoryzacyjnych, formach wtryskowych plastiku oraz w przemysłowych systemach narzędziowych wymagających precyzyjnego wyregulowania.
