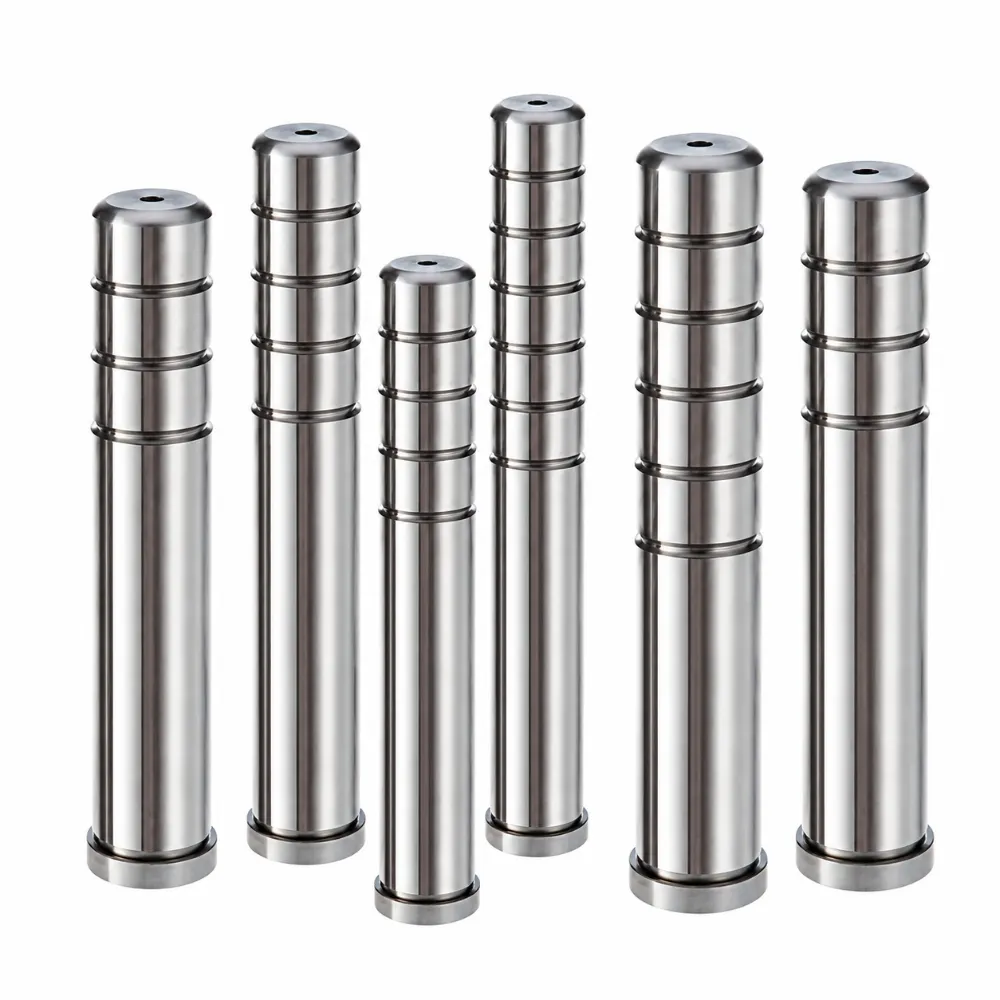

Kolumna prowadząca formę do tłoczenia metalu
Kolumna prowadząca formę do tłoczenia metalu została zaprojektowana tak, aby umożliwić precyzyjne ustawienie matrycy podczas formowania i tłoczenia metali. Zapewnia kontrolowany ruch między sekcjami matrycy, pomagając utrzymać precyzję produkcji i stabilność operacyjną. Wykonany z stali termicznej, zapewnia doskonałą trwałość i odporność na powtarzające się obciążenia mechaniczne. Precyzyjnie szlifowana powierzchnia zapewnia płynne prowadzenie i niezawodną pracę podczas ciągłych procesów produkcyjnych. Jest szeroko stosowany w narzędziach tłoczących wymagających niezawodnego wyrównania i długotrwałej żywotności.
- Stabilna wydajność podczas pracy przy dużych prędkościach: Utrzymuje dokładność podczas szybkich cykli tłoczenia
- Ulepszony projekt zdolności rozkładu obciążenia: Równomiernie równoważy siłę między komponentami matrycy
- Struktura o długim okresie eksploatacji i trwałości: Wydłuża żywotność operacyjną przy intensywnym użytkowaniu
- Płynna kontrola ruchu przy założeniu kostki: Zapewnia spójne ustawienie podczas cykli ruchu
Opis produktu
Wprowadzenie
Kolumna prowadząca formę do tłoczenia metalu jest niezbędnym elementem używanym w matrycach tłoczących, aby zapewnić precyzyjne wyrównanie górnej i dolnej części matrycy. Odgrywa kluczową rolę w utrzymaniu precyzyjnego ruchu podczas operacji wybijania, blankowania i formowania. Dzięki stabilnemu prowadzeniu przez cały proces tłoczenia pomaga poprawić spójność produkcji, zmniejszyć zmienność wymiarową oraz wspierać efektywną pracę narzędzi w wymagających warunkach produkcyjnych.
Wykonany z wysokiej jakości hartowanej stali stopowej i poddany precyzyjnemu szlifowaniu kolumna formy, kolumna prowadząca formę do tłoczenia zapewnia doskonałą odporność na zużycie, wytrzymałość i stabilność wymiarową. Gładka powierzchnia minimalizuje tarcie między elementami prowadzącymi, zapewniając niezawodny ruch podczas ciągłej pracy. Solidna konstrukcja została zaprojektowana tak, aby wytrzymać powtarzalne obciążenia uderzeniowe, często spotykane w zastosowaniach tłoczenia szybkiego, co pomaga wydłużyć żywotność narzędzi i zmniejszyć wymagania konserwacyjne.
Kolumna prowadząca formę do tłoczenia metalu dostępna jest w różnych średnicach i długościach, aby dostosować się do różnych konfiguracji zestawów matryc. Może być produkowany zgodnie ze specyfikacjami ISO, DIN, JIS lub dostosowanymi do określonych wymagań przemysłowych. Szeroko stosowany w produkcji części samochodowych, produkcji sprzętu elektronicznego, komponentów urządzeń oraz precyzyjnego formowania metali, zapewnia niezawodną wydajność wyrównania oraz długoterminową niezawodność operacyjną dla nowoczesnych systemów tłoczenia i narzędzi.
Specyfikacja
| Przedmiot | Opis |
|---|---|
| Nazwa produktu | Kolumna prowadząca formę do tłoczenia metalu |
| Typ produktu | Drogowy słup / Filar Przewodni |
| Materiał | SUJ2 / GCr15 / 100Cr6 |
| Twardość | HRC 58–62 |
| Wykończenie powierzchni | Precyzyjne Gruntowanie |
| Chropowatość powierzchni | Ra 0,2–0,8 μm |
| Prostość | ≤ 0,005 mm |
| Zaokrąglenie | ≤ 0,003 mm |
| Zakres średnicy | 10 mm – 80 mm |
| Zakres długości | 80 mm – 1200 mm |
| Tolerancja | Norma ISO / DIN |
| Służba celna | Dostępne |
Trzy kluczowe aspekty personalizacji, dostosowane do Twoich potrzeb
Dopasowywanie różnych metod personalizacji, aby spełnić różne wymagania.
Produkcja precyzyjna, doskonała jakość
Lepsza odporność na uderzenia
Zaprojektowany tak, aby wytrzymywać powtarzalne siły tłoczenia, zachowując integralność strukturalną i niezawodne prowadzenie podczas wymagających, szybkich operacji formowania metalu.
Precyzyjna kontrola przesuwania matrycy
Zapewnia dokładne wskazówki przez cały cykl tłoczenia, zapewniając płynny ruch matrycy i poprawiając spójność w produkcji gotowych metalowych komponentów.
Zmniejszone wymagania dotyczące konserwacji narzędzi
Wysokiej jakości materiały i precyzyjne wykończenie pomagają minimalizować zużycie, obniżając częstotliwość konserwacji i redukując przestoje w środowiskach produkcyjnych przemysłowych.
Adaptowalność do różnych systemów układów
Dostępne w różnych rozmiarach i specyfikacjach, umożliwiające płynną integrację z różnymi formami tłoczenia oraz zastosowaniami do niestandardowego formowania metalu.
Udoskonalona obsługa, skrócony czas dostawy
Od przeglądu projektu po realizację zapewniamy dedykowaną, indywidualną kontrolę przez cały proces.
Konsultacje → dostarczanie rysunków → przegląd i wycenę projektowania → przetwarzanie zamówień → inspekcję jakości → terminową dostawę → kontrolę posprzedażową
Nasze zalety
Wspierany ponad 25-letnim doświadczeniem inżynieryjnym, nasz zespół oferuje kompleksowe usługi — od projektowania form na zamówienie i precyzyjnej obróbki po produkcję na pełną skalę — wspierane przez solidny system kontroli jakości i proaktywną obsługę klienta. Certyfikowani według ISO9001, ISO14001 oraz IATF 16949, nieustannie dążymy do doskonałości w jakości, innowacjach i satysfakcji klienta.
Ponad 100 000 sztuk na stanie, z wysyłką standardowych produktów w ciągu 2 godzin.
Wdrożenie trzyetapowego systemu inspekcji — początkowa kontrola materiałowa, inspekcja w trakcie procesu oraz inspekcja końcowa.
Duży zapas i szybka realizacja, gwarantujące terminową dostawę przy 100% inspekcji produktów.
Zakres zastosowań
Preferowany wybór w różnych branżach.
FAQ
P1: Do czego służy słupek prowadzący formę do tłoczenia metalu?
Służy do zapewnienia precyzyjnego wyrównania i płynnego przemieszczania się między górnymi a dolnymi formacjami tłoczącymi podczas operacji formowania metalu.
P2: Jakie materiały są najczęściej używane?
Zazwyczaj wykonany jest ze stali stopowej hartowanej, takiej jak GCr15, SUJ2 lub 100Cr6, zapewniając wysoką wytrzymałość i odporność na zużycie.
P3: Czy można go dostosować do personalizacji?
Tak, średnica, długość, twardość i tolerancja mogą być dostosowane do różnych wymagań formatorskich do tłoczenia.
P4: Czy nadaje się do produkcji dużych prędkości?
Tak, jest zaprojektowany do środowisk tłoczenia o dużej prędkości, zapewniając stabilną wydajność przy ciągłych obciążeniach uderzeniowych.
P5: Gdzie jest najczęściej używana?
Jest szeroko stosowany w przemyśle części motoryzacyjnych, sprzętu elektronicznego, komponentów urządzeń AGD oraz precyzyjnego tłoczenia metali.
