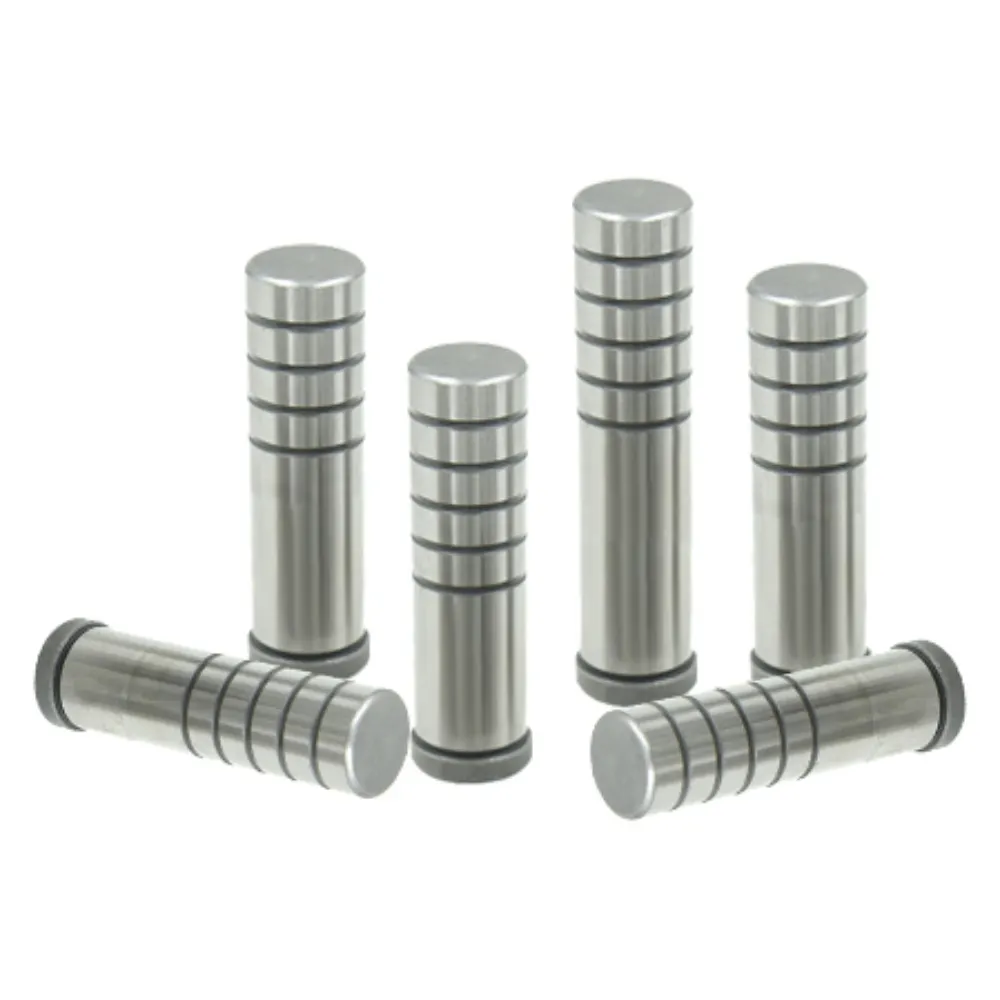

Filar prowadnic dopasowania do tłoczenia
Kolumna prowadząca dopasowania press fit to precyzyjnie wyrównany element formy montowany poprzez dopasowanie interferencyjne, aby zapewnić stabilne umiejscowienie wewnątrz podstawy formy. Zapewnia niezawodne wskazówki dotyczące przesuwania sekcji formy, jednocześnie zachowując stabilność konstrukcyjną podczas ciągłej pracy. Wykonany z hartowanej stali stopowej, zapewnia dużą wytrzymałość mechaniczną i stałą dokładność wymiarową. Jego precyzyjnie obrobiona powierzchnia umożliwia płynną interakcję z komponentami prowadzącymi, co czyni go odpowiednim do wymagających środowisk produkcyjnych, które wymagają stabilnej i powtarzalnej wydajności formy.
- Trwała odporność na podstawę formy: Zapewnia długoterminową stabilność pozycji stałej
- Wysoka kontrola precyzji instalacji: Gwarantuje precyzyjne wyrównanie przy wcisaniu
- Zwiększona nośność: Wspiera ciężkie przemysłowe formy formowania
- Zmniejszona złożoność składania komponentów: Upraszcza produkcję i konserwację form
Opis produktu
Wprowadzenie
Kolumna prowadnicza press fit to precyzyjny element formy zaprojektowany do montażu interferencyjnego w podstawach formy. Jest mocno mocowany przez wciśnięcie w wcześniej obrobione otwory, co zapewnia solidne i stabilne połączenie bez potrzeby stosowania dodatkowych elementów mocujących. Ta struktura zapewnia dokładne wyrównanie między płytami formowymi i wspiera płynne prowadzenie podczas powtarzających się cykli produkcyjnych w zastosowaniach przemysłowych.
Wykonany z wysokiej jakości hartowanej stali, kolumna prowadnicy press fit oferuje doskonałą wytrzymałość, stabilność wymiarową i odporność na zużycie. Drobno szlifowana powierzchnia zapewnia niskie tarcie podczas pracy, zmniejszając opór mechaniczny i poprawiając ogólną efektywność formy. Sztywna metoda montażu zwiększa integralność konstrukcyjną, czyniąc ją odpowiednią do środowisk produkcji o dużym obciążeniu i dużej prędkości, gdzie precyzja jest kluczowa.
Filar prowadnicy dopasowany do tłoczenia można dostosować pod kątem średnicy, długości i tolerancji, aby spełnić konkretne wymagania projektowe formy. Jest zgodny z międzynarodowymi standardami, takimi jak ISO, DIN i JIS, a także może być produkowany zgodnie z rysunkami OEM. Szeroko stosowany w formowaniu wtryskowym, formach tłoczniczych, formach odlewniczych oraz zautomatyzowanych systemach produkcyjnych, zapewnia niezawodne wyrównanie i długą żywotność w wymagających zastosowaniach narzędzi przemysłowych.
Specyfikacja
| Przedmiot | Opis |
|---|---|
| Nazwa produktu | Filar prowadnic dopasowania do tłoczenia |
| Typ instalacji | Dopasowanie interferencyjne / Push-in |
| Materiał | SUJ2 / GCr15 / 100Cr6 / SKD stal |
| Twardość | HRC 58–62 |
| Obróbka powierzchni | Precyzyjne szlifowanie / obróbka cieplna |
| Prostość | ≤ 0,005 mm |
| Zaokrąglenie | ≤ 0,003 mm |
| Koncentryczność | ≤ 0,01 mm |
| Zakres długości | 100 mm – 1000 mm (konfigurowalne) |
| Tolerancja | Norma ISO / DIN lub rysunek OEM |
Trzy kluczowe aspekty personalizacji, dostosowane do Twoich potrzeb
Dopasowywanie różnych metod personalizacji, aby spełnić różne wymagania.
Produkcja precyzyjna, doskonała jakość
Bezpieczna instalacja zakłóceń
Dopasowanie do tłoczenia zapewnia solidne osadzenie w podstawie formy, zapobiegając ruchowi lub poluzowaniu podczas pracy oraz utrzymując stałą dokładność wyrównania w powtarzających się warunkach naprężeń produkcyjnych.
Uproszczona struktura asembleru
Eliminuje potrzebę stosowania dodatkowych elementów mocujących lub blokujących części, zmniejszając złożoność montażu i poprawiając efektywność montażu podczas produkcji i konserwacji form.
Poprawa sztywności konstrukcji
Bezpośrednie montaż wciskający zwiększa ogólną wytrzymałość formy, zapewniając stabilne wsparcie dla elementów prowadzących i zmniejszając deformacje w warunkach o dużym obciążeniu.
Stała precyzja
Produkowane z precyzyjną kontrolą wymiarową, zapewniającą niezawodną koncentryczność i precyzyjność prowadzącą przez cały czas pracy w szybkich przemysłowych systemach formowania.
Udoskonalona obsługa, skrócony czas dostawy
Od przeglądu projektu po realizację zapewniamy dedykowaną, indywidualną kontrolę przez cały proces.
Konsultacje → dostarczanie rysunków → przegląd i wycenę projektowania → przetwarzanie zamówień → inspekcję jakości → terminową dostawę → kontrolę posprzedażową
Nasze zalety
Wspierany ponad 25-letnim doświadczeniem inżynieryjnym, nasz zespół oferuje kompleksowe usługi — od projektowania form na zamówienie i precyzyjnej obróbki po produkcję na pełną skalę — wspierane przez solidny system kontroli jakości i proaktywną obsługę klienta. Certyfikowani według ISO9001, ISO14001 oraz IATF 16949, nieustannie dążymy do doskonałości w jakości, innowacjach i satysfakcji klienta.
Ponad 100 000 sztuk na stanie, z wysyłką standardowych produktów w ciągu 2 godzin.
Wdrożenie trzyetapowego systemu inspekcji — początkowa kontrola materiałowa, inspekcja w trakcie procesu oraz inspekcja końcowa.
Duży zapas i szybka realizacja, gwarantujące terminową dostawę przy 100% inspekcji produktów.
Zakres zastosowań
Preferowany wybór w różnych branżach.
FAQ
P1: Czym jest kolumna prowadnic press fit?
Jest to element prowadzący formę montowany metodą interferencyjnego dopasowania, bezpośrednio wciśnięty w podstawę formy dla stabilnego ustawienia.
P2: Jakie materiały są użyte do tego produktu?
Zazwyczaj wykonany jest ze stali hartowanej, takiej jak GCr15, SUJ2 lub 100Cr6, aby zapewnić wysoką wytrzymałość i odporność na zużycie.
P3: Jak jest instalowany?
Filar prowadzący montuje się przez wciśnięcie go w wcześniej obrobiony otwór w płycie formy, bez dodatkowych elementów mocujących.
P4: Czy można go dostosować do personalizacji?
Tak, średnica, długość, tolerancja i materiał mogą być dostosowane do konkretnych wymagań dotyczących konstrukcji formy.
P5: Gdzie jest najczęściej używana?
Jest szeroko stosowany w formach wtryskowych, formach tłoczniczych, systemach odlewania ciśnieniowego oraz precyzyjnych narzędziach przemysłowych.
