Precyzyjna obróbka CNC dla ogniw ramion robotów
Obróbka CNC z ramieniem robota
Precyzyjna obróbka CNC dla ogniw ramion robotów z lekkimi kieszeniami, Żebra wzmacniające, duże otwory łączeniowe, Interfejsy siłowników, kanały kablowe, oraz krytyczne punkty odniesienia. Wspiera obróbkę 5-osiową, ciasna cukrzyca cukrzyca&T, Materiały lekkie, oraz produkcję prototypową do produkcji niskomasowej.
- 5-osiowe CNC dla lekkich łączników ramion
- Precyzyjne otwory łączeniowe & Wyrównanie osi
- Struktury kieszeniowe / żebrowane / cienkościenne
- 6061 / 7075 Aluminium / Tytan
- Prototyp & Produkcja niskomasowa
Opis produktu
Wprowadzenie

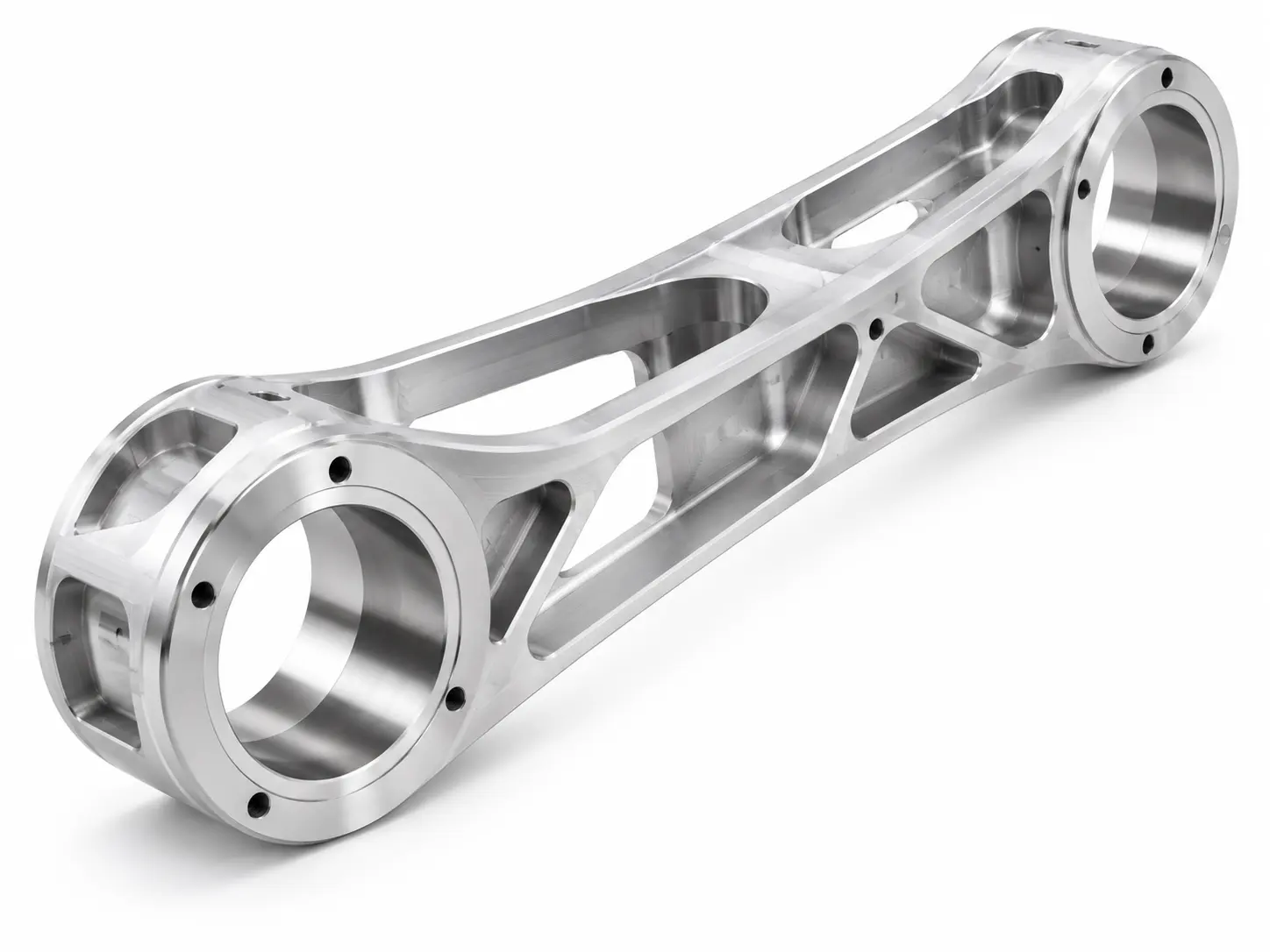

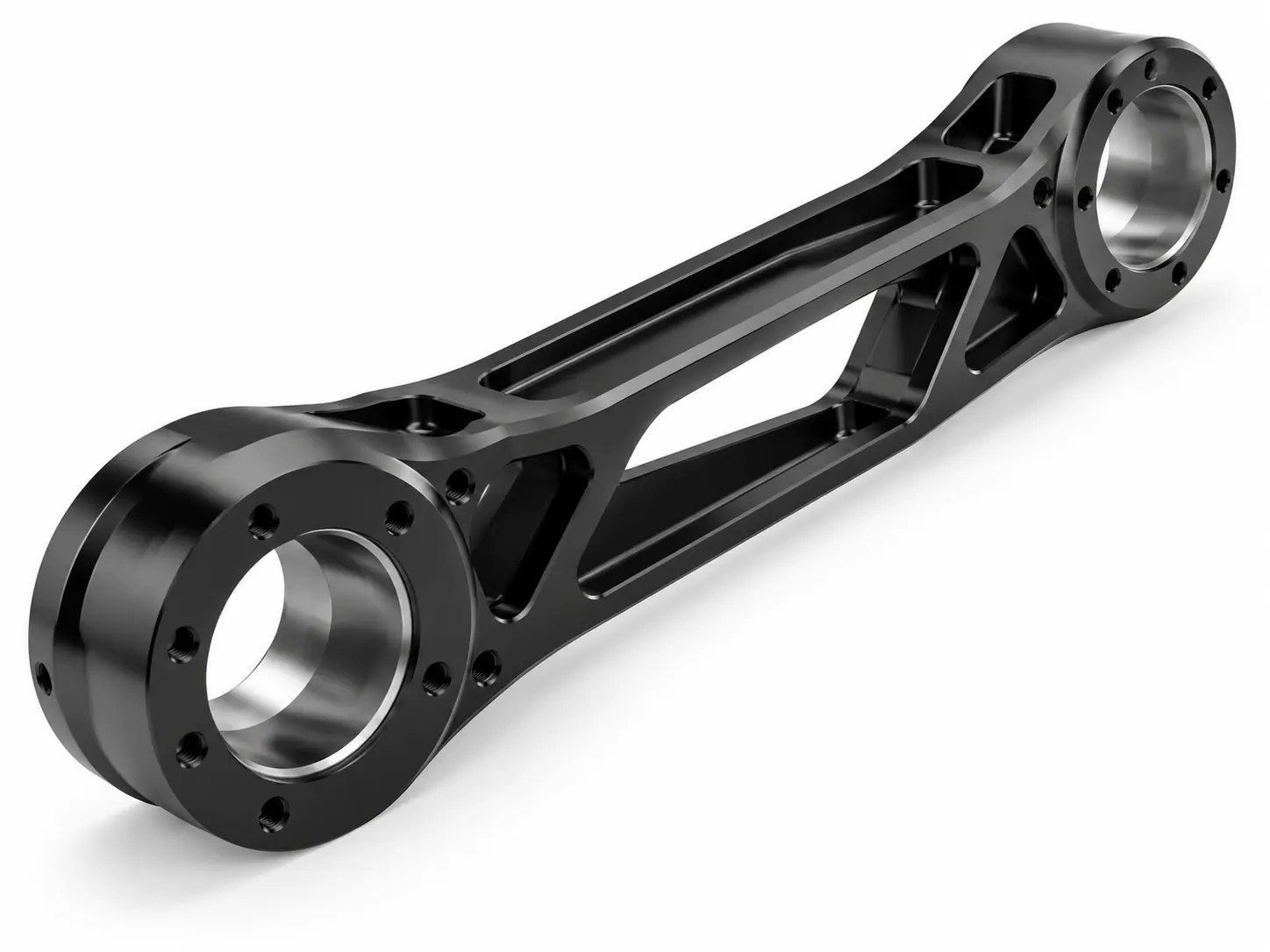

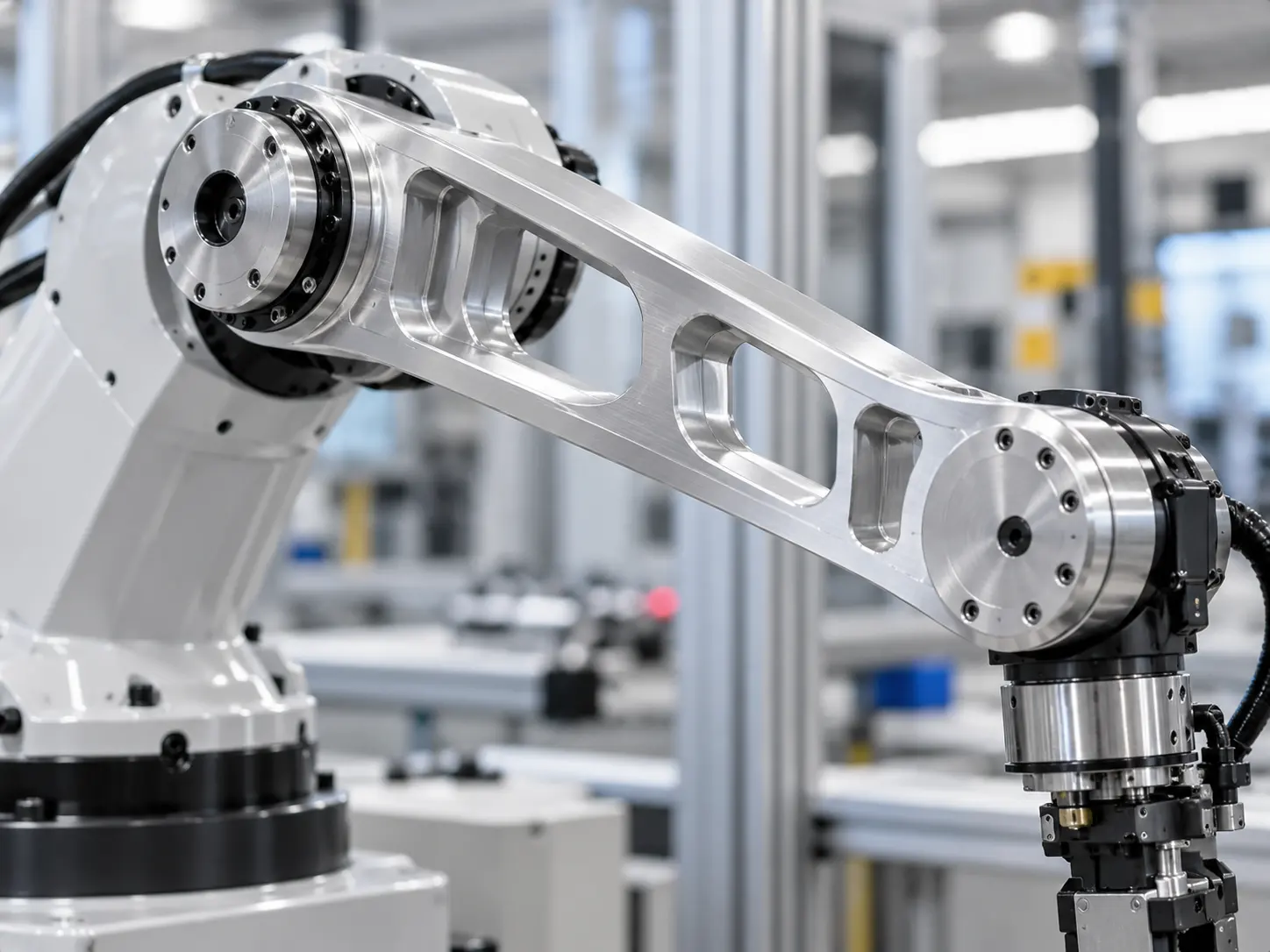

Obróbka CNC z ramieniem robota jest wykorzystywana do produkcji lekkich łączników konstrukcyjnych łączących połączenia, Siłowniki, Moduły nadgarstkowe, oraz inne komponenty ruchu w systemach robotycznych. Te części wymagają starannego balansowania niskiej masy, Sztywność strukturalna, Stabilność wymiarowa, oraz precyzyjne ustawienie złączy, aby wspierać szybki i powtarzalny ruch robotów.
Ogniwa ramion robotycznego często zawierają duże otwory stawów, Interfejsy łożysk lub siłowników, Precyzyjne powierzchnie montażowe, lekkie kieszenie, Żebra wzmacniające, Kanały kierowania kablowego, Sekcje cienkościenne, oraz cechy montażu wielokierunkowego. Niewielkie odchylenia położenia cylindra, Paralelizm, płaskość, lub wyrównanie połączenia do połączenia może wpływać na dokładność montażu, Powtarzalność ruchu, drgania, oraz rozkład obciążenia na ramieniu robota.
Nasze możliwości obróbki CNC obejmują 3-osiowe obróbki, 4-osiowa, oraz frezowanie 5-osiowe, Nudne, Wiercenia, Gwintowanie, Stukanie, Obróbka kieszeniowa, oraz precyzyjne wykończenie. Strategie obróbki, Projektowanie opraw, Kontrola danych, Sekwencja usuwania materiału, a metody inspekcji są wybierane zgodnie z długością łącza, Grubość ściany, Interfejsy stawów krytycznych, GD&Wymagania T, oraz ryzyko zniekształceń.
Ogniwa ramion robotów mogą być obrabiane z aluminium 6061, 7075 aluminium, Tytan, Stal nierdzewna, oraz inne materiały inżynieryjne, z anodowaniem, Twarde anodowanie, Pasywacja, Polerowanie, Powłoka, oraz inne dostępne procesy wtórne. Prototyp, Próbka inżynierska, a produkcja niskomasowa może być wspierana zgodnie z rysunkami klientów.
Specyfikacja
| Przedmiot | Specyfikacja |
|---|---|
| Nazwa produktu | Obróbka CNC z ramieniem robota |
| Materiał | 6061 Aluminium / 7075 Aluminium / Tytan / Stal nierdzewna / Niestandardowe |
| Proces produkcyjny | Frezowanie / toczenie / wiercenie / wiercenie / gwintowanie / gwintowanie / precyzyjne wykańczanie |
| Geometria części | Długa struktura / cienkościenna / żebrowana / kieszeniowa / pusta / złożona wielopowierzchniowa |
| Tolerancja | Do ±0.005 mm / według rysunku |
| Wykończenie powierzchni | Anodowanie / Azowanie twarde / pasywacja / powłoka / powłokowanie |
| Kolor | Naturalne / Czarne / Zależne od materiału |
| Produkcja | Prototyp i produkcja niskomasowa |
| Inspekcja | CMM / miernik wysokości / mikrometr / zacisk / plan inspekcji niestandardowej |
| Dokumentacja | Raporty z inspekcji i dokumenty materialne na życzenie |
| Zastosowania | Roboty humanoidalne / roboty współpracujące / roboty przemysłowe / siłowniki robotyczne / systemy precyzyjnego ruchu |
| Służba celna | Obsługiwane przez OEM i ODM |
Trzy kluczowe aspekty personalizacji, Dostosowane do Twoich potrzeb
Dostosowane rozwiązania CNC do obróbki dla złożonych komponentów robotycznych oraz wymagań precyzyjnego montażu.
Produkcja precyzyjna, Doskonała jakość
Lekkie obróbki konstrukcyjne
Wieloosiowe obróbki CNC wspierają głębokie kieszenie, Żebra wzmacniające, wewnętrzne wycięcia, oraz struktury cienkościenne, które zmniejszają masę łącznika ramienia przy zachowaniu sztywności wymaganej do ruchu robotycznego.
Precyzyjna obróbka otworu przegubowego
Duże otwory łączeniowe, Interfejsy łożysk, a elementy mocowania siłowników są starannie obrabiane, aby utrzymać precyzyjne pozycjonowanie między połączonymi przegubami robotycznymi.
Kontrola zniekształceń długich części
Sekwencja obróbki, Workholding, Strategia data, oraz usuwanie materiału jest planowane, aby pomóc kontrolować zniekształcenia w long, cienka, lub mocno zapakowane komponenty.

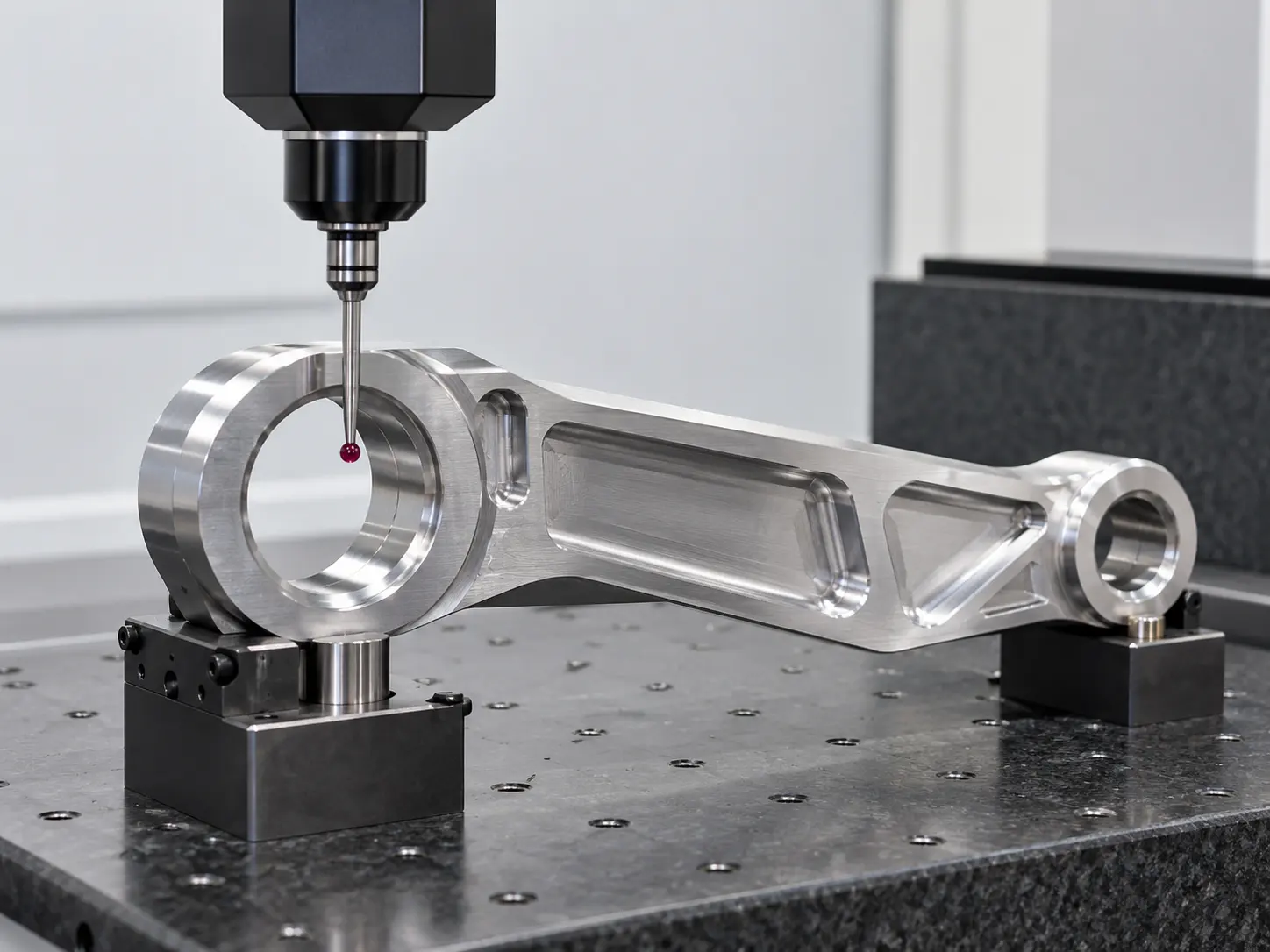

Inspekcja wielopowierzchniowa
CMM, Rozstawy średnicy, Mikrometry, Wskaźniki okrągłości, oraz inne urządzenia inspekcyjne mogą weryfikować rozmiar otworu, Pozycja, Koncentryczność, runout, płaskość, oraz krytyczne wymiary montażowe.
Usługa wyrafinowana, Skrócony czas dostawy
Od przeglądu projektu do realizacji, Zapewniamy dedykowaną, indywidualną kontrolę przez cały proces.
Konsultacje → dostarczenie rysunków → przegląd projektu & Oferta → przetwarzanie zamówień → inspekcja jakości → terminowa dostawa → obsługa posprzedażowa
Nasze zalety
Wspierane ponad 25-letnim doświadczeniem inżynierskim, Nasz zespół oferuje kompleksowe usługi — od projektowania form na zamówienie i precyzyjnej obróbki po produkcję na pełną skalę — wspierane przez solidny system kontroli jakości i proaktywną obsługę klienta. Certyfikowany według ISO9001, ISO14001, oraz IATF 16949, Nieustannie dążymy do doskonałości jakości, Innowacje, oraz satysfakcję klienta.
Ponad 100,000 Jednostki dostępne, wysyłka standardowych produktów trwa 2 godziny.
Wdrożenie trzyetapowego systemu inspekcji — wstępna kontrola materiałów, Inspekcja w trakcie procesu, oraz ostateczną inspekcję.
Duży zapas i szybka realizacja, Zapewnienie terminowej dostawy z 100% inspekcją produktu.
Zakres zastosowań
Preferowany wybór w różnych branżach.
FAQ
P1: Czym jest połączenie ramienia robota?
Łącznik ramienia robota to element konstrukcyjny łączący dwa stawy robotyczne lub moduły ruchu, przenoszenie obciążeń przy zachowaniu wymaganej geometrii pomiędzy osiami obrotu.
P2: Dlaczego robotyczne ogniwa ramion są projektowane z kieszeni i żeberkami?
Kieszenie i wycięcia zmniejszają masę i bezwładność obrotową, natomiast żebra pomagają zachować sztywność konstrukcyjną w miejscach, gdzie obciążenia są przenoszone między łączeniami.
P3:Jakie materiały są najczęściej używane do łączenia ramion robotów?
6061 i 7075 aluminium są powszechnie stosowane w lekkich konstrukcjach, natomiast tytan lub stal nierdzewna mogą być wybierane tam, gdzie jest wyższa wytrzymałość, sztywność, lub wymagana jest odporność środowiskowa.
P4: Dlaczego wyrównanie cylindrów łączeń jest ważne?
Związek między otworami złączy a interfejsami montażowymi wpływa na wyrównanie osi robotycznego, Dokładność montażu, Rozkład obciążenia, oraz powtarzalność ruchu.
P5: Jak kontrolujesz zniekształcenia w lekkich ogniwach ramion?
Strategia rozgrywek, Sekwencja obróbki, Usuwanie materiałów zrównoważonych, Inspekcja pośrednia, a odpowiednie dodatki wykończeniowe mogą być stosowane zgodnie z geometrią i materiałem.
