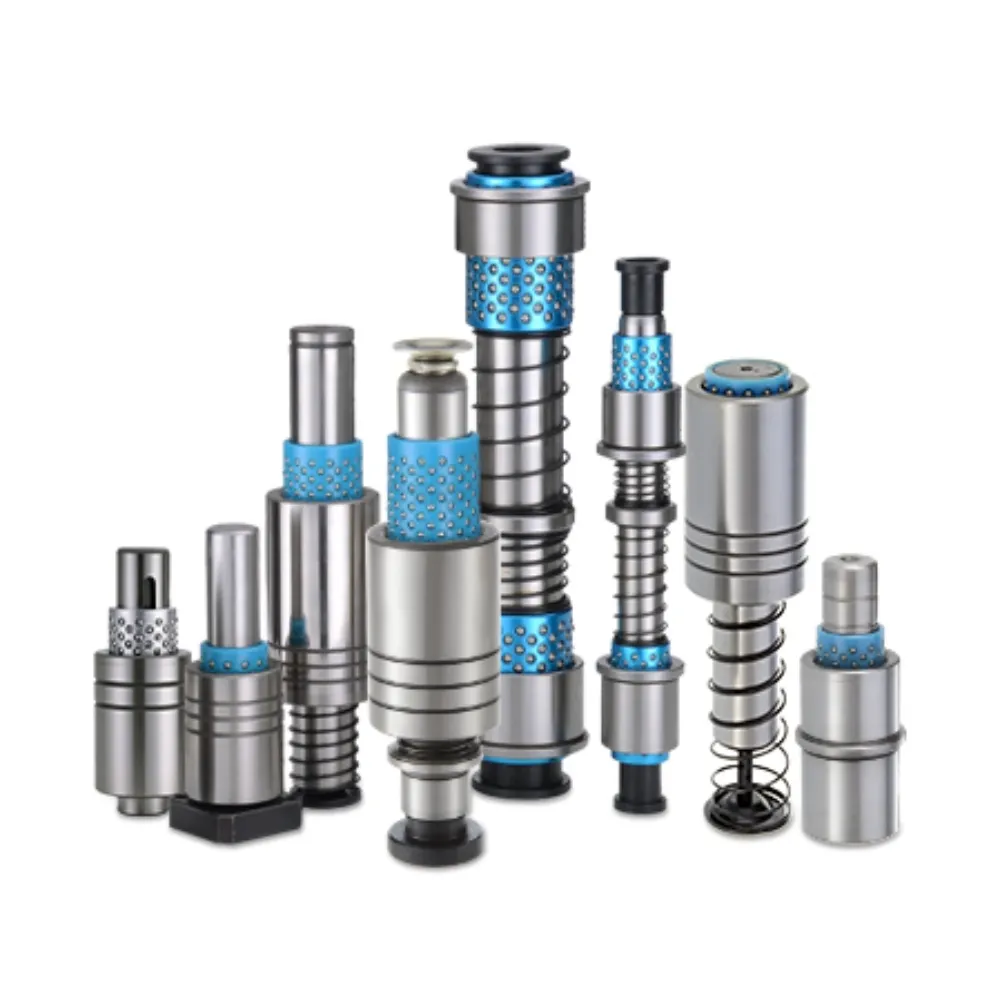

Filar prowadnicy kuli z płytą stripper
- Precyzyjny system stabilności toczącej się: Zapewnia spójną precyzję ruchu kierowanego
- Zmniejszone naprężenia mechaniczne kontaktowe: Minimalizuje zużycie powierzchni podczas cykli pracy
- Wydajność w cyklu o wysokiej prędkości: Wspiera szybsze operacje wyrzucania formy
- Jednolita kontrola rozkładu sił: Poprawia ogólną stabilność równowagi strukturalnej
Opis produktu
Wprowadzenie
Słupek kulkowej prowadnicy płyty zniszczającej to precyzyjny element formy zaprojektowany do wspierania płynnego i kontrolowanego ruchu płyt zdejmujących w systemach formowania wtryskowego. Wykorzystuje strukturę naprowadzającą łożyska kulkowego, która znacząco zmniejsza tarcie między ruchomymi częściami, zapewniając stabilną i efektywną pracę podczas powtarzających się cykli otwierania i wyrzucania formy. Czyni ją szczególnie odpowiednią do szybkich, zautomatyzowanych środowisk produkcyjnych, gdzie wymagana jest dokładność i spójność.
Wykonany z wysokowytrzymałej hartowanej stali, słupek prowadnicy płytowej oferuje doskonałą odporność na zużycie, sztywność i stabilność wymiarową. Precyzyjnie zaprojektowany system klatki kulowej pozwala na kontakt toczący się zamiast ślizgu, minimalizując uszkodzenia powierzchni i poprawiając ogólną efektywność prowadzenia. Zoptymalizowana konstrukcja pomaga zmniejszyć opór pracy i poprawia wydajność mechanizmów wyrzutowych i stripperowych w warunkach ciągłego obciążenia.
Filar kulkowej prowadnicy płyty zniszczającej może być dostosowany pod względem rozmiaru, długości i tolerancji, aby spełnić różne wymagania projektowe formy. Jest zgodny z międzynarodowymi standardami, takimi jak ISO, DIN i JIS, a także może być produkowany zgodnie z rysunkami OEM. Szeroko stosowany w formach wtryskowych tworzyw sztucznych, produkcji części samochodowych oraz precyzyjnych systemach narzędzi przemysłowych, zapewnia niezawodną wydajność naprowadzania i długą żywotność w wymagających warunkach produkcyjnych.
Specyfikacja
| Przedmiot | Opis |
|---|---|
| Nazwa produktu | Filar prowadnicy kuli z płytą stripper |
| Typ | Filar prowadnicy łożysk kulkowych |
| Materiał | SUJ2 / GCr15 / 100Cr6 / SKD stal |
| Twardość | HRC 58–62 |
| Struktura | Klatka kulowa / liniowa prowadnica kul |
| Obróbka powierzchni | Precyzyjne szlifowanie / obróbka cieplna |
| Prostość | ≤ 0,005 mm |
| Zaokrąglenie | ≤ 0,003 mm |
| Koncentryczność | ≤ 0,01 mm |
| Zakres długości | 100 mm – 800 mm (konfigurowalne) |
| Tolerancja | Norma ISO / DIN lub rysunek OEM |
Trzy kluczowe aspekty personalizacji, dostosowane do Twoich potrzeb
Dopasowywanie różnych metod personalizacji, aby spełnić różne wymagania.
Produkcja precyzyjna, doskonała jakość
Ruch toczenia o ultraniskim tarciu
Struktura łożyska kulkowego umożliwia kontakt toczący się zamiast ślizgu, co znacznie zmniejsza opór i zapewnia płynniejszy ruch płyty zdzierajczej podczas szybkich form formowych.
Zwiększona wydajność systemu wyrzutowego
Poprawia szybkość zdejmowania i wyrzucania poprzez minimalizację oporu mechanicznego, co pozwala na szybsze cykle i bardziej efektywną produkcję form w zautomatyzowanych systemach produkcyjnych.
Poprawiona równowaga rozkładu obciążenia
Elementy toczące równomiernie rozkładają siłę na powierzchniach styku, zmniejszając lokalne naprężenia i zwiększając stabilność prowadniczki taśmowej pod powtarzającymi się obciążeniami operacyjnymi.
Przedłużony okres eksploatacji formy
Zmniejszenie tarcia i zużycia znacząco zmniejsza uszkodzenia powierzchni, co pomaga wydłużyć ogólną żywotność komponentów prowadzących formę w warunkach produkcji ciągłej.
Udoskonalona obsługa, skrócony czas dostawy
Od przeglądu projektu po realizację zapewniamy dedykowaną, indywidualną kontrolę przez cały proces.
Konsultacje → dostarczanie rysunków → przegląd i wycenę projektowania → przetwarzanie zamówień → inspekcję jakości → terminową dostawę → kontrolę posprzedażową
Nasze zalety
Wspierany ponad 25-letnim doświadczeniem inżynieryjnym, nasz zespół oferuje kompleksowe usługi — od projektowania form na zamówienie i precyzyjnej obróbki po produkcję na pełną skalę — wspierane przez solidny system kontroli jakości i proaktywną obsługę klienta. Certyfikowani według ISO9001, ISO14001 oraz IATF 16949, nieustannie dążymy do doskonałości w jakości, innowacjach i satysfakcji klienta.
Ponad 100 000 sztuk na stanie, z wysyłką standardowych produktów w ciągu 2 godzin.
Wdrożenie trzyetapowego systemu inspekcji — początkowa kontrola materiałowa, inspekcja w trakcie procesu oraz inspekcja końcowa.
Duży zapas i szybka realizacja, gwarantujące terminową dostawę przy 100% inspekcji produktów.
Zakres zastosowań
Preferowany wybór w różnych branżach.
FAQ
P1: Do czego służy filar prowadnicy kulki z płytą stripper?
Stosuje się go w formach wtryskowych do prowadzenia płyt zbierających i wyrzutników z niskim tarciem i wysoką precyzją.
P2: Jaka jest zaleta konstrukcji łożyska kulkowego?
Struktura łożyska kulkowego zmniejsza tarcie ślizgowe, umożliwiając płynniejszy ruch i poprawiając ogólną efektywność oraz żywotność formy.
P3: Jakie materiały są powszechnie używane?
Zazwyczaj wykonany jest ze stali hartowanej, takiej jak GCr15, SUJ2 lub 100Cr6, co zapewnia wysoką wytrzymałość i trwałość.
P4: Czy można go dostosować do personalizacji?
Tak, rozmiar, długość, tolerancje i konstrukcję można dostosować do konkretnych wymagań dotyczących projektu formy.
P5: Gdzie jest najczęściej używana?
Jest szeroko stosowany w formach wtryskowych tworzyw sztucznych, produkcji części samochodowych oraz w wysokoprecyzyjnych systemach formowania przemysłowego.
