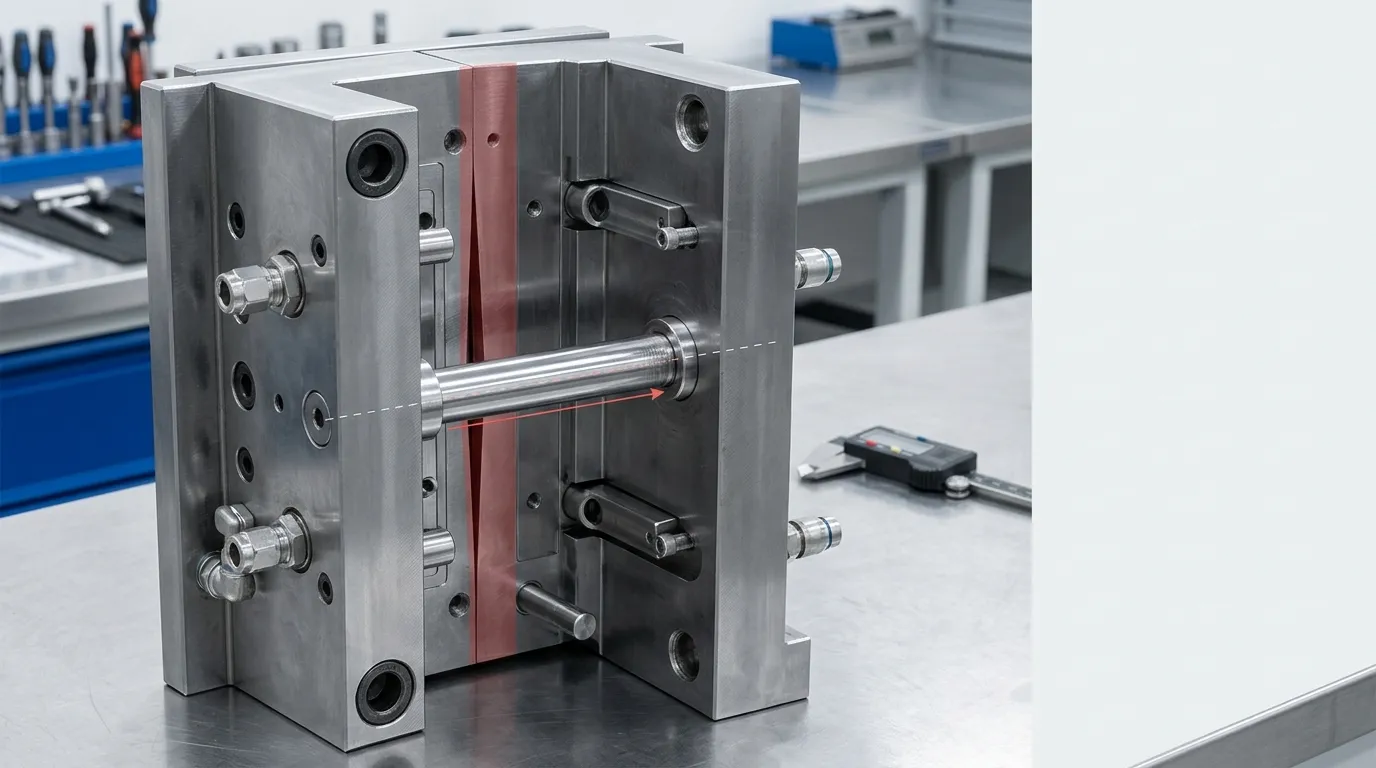

Mold Positioning Pin Misalignment: Symptoms and Troubleshooting

Nieprawidłowe ustawienie sworzni formowej może powodować zacięcia podczas zamykania, nierówny kontakt, niedopasowanie linii rozdzielania, błysk, nietypowe zużycie lub nierówne wymiary elementów. Sam pin może być uszkodzony, ale to tylko jedna z możliwych przyczyn. Zużyta tulejka, luźna rura montażowa, skażona powierzchnia rozdzielająca, uszkodzony blok, wzrost termiczny, zła instalacja formy lub stan blachy maszynowej mogą powodować podobne objawy.

Prawidłowym podejściem jest zidentyfikowanie momentu wystąpienia problemu, inspekcja całego układu łączenia, pomiar podejrzewanej geometrii i naprawa tylko zweryfikowanej przyczyny. Więcej informacji o dopasowaniu komponentów, zużyciu, materiałach i smarowaniu znajdziesz w przewodniku SunshinePro do Sworznie i tuleje formy (przypuszczane).

Najpierw sprawdź, co robi "pin" pozycjonujący w tej formie

"Pinek pozycjonujący" nie jest używany konsekwentnie we wszystkich formach. Przed rozwiązywaniem problemów zidentyfikuj komponent według funkcji, zamiast polegać wyłącznie na jego nazwie.

Składnik	Główna rola	Implikacje diagnostyczne
Locating or dowel pin	Ustala powtarzalną pozycję między komponentami lub płytami	Sprawdź geometrię, dopasowanie, orientację oraz otwór łączący lub tuleję
Sworzeń prowadzący, sworzeń prowadzący lub filar prowadzący	Prowadzi połowy formy podczas zaangażowania	Sprawdź prostość, zużycie, prześwit między tulejami i ślady bocznego ładowania
Prowadnica lub tulejka lokalizująca	Odbiera pin i steruje interfejsem łączącym	Kontrola zużycia cylindra, owalności, położenia, utrzymania i uszkodzeń przy wejściu
Blokada boczna lub stożkowa blokada	Pomaga ustalić lub utrzymać ostateczną rejestrację pleśni	Sprawdź wzór kontaktu, zużycie, uszkodzenia i zaangażowanie
Powierzchnia odcinająca lub precyzyjne dopasowanie	Przyczynia się do ostatecznego wyrównania i uszczelnienia	Sprawdź ślady uderzenia, niedopasowanie, lokalne szczeliny i uszkodzenia krawędzi

Pin prowadzący może kontrolować początkową ścieżkę zamknięcia, podczas gdy inna funkcja lokalizująca kontroluje końcową rejestrację od rdzenia do komory. Wymiana sworzni prowadzącej nie rozwiąże problemu, jeśli końcowy blok, tulej, otwor montażowy lub płyta formy są przesunięte.

Osobny przewodnik SunshinePro do Sworznie prowadzące formę Obejmuje szerszą funkcję, zużycie i wybór szpilek prowadzących. Tutaj skupia się na ustaleniu, dlaczego zamontowana forma nie układa się już prawidłowo.

Objawy wskazujące na problem z rejestracją pleśni

Czas i miejsce wystąpienia objawu często dostarczają bardziej użytecznych dowodów niż sam objaw.

Objawy	Kiedy się pojawia	Możliwy podsystem	Pierwsza kontrola potwierdzająca
Wiązanie w tym samym miejscu podczas zamykania	Zamknięcie zimne lub bez obciążenia	Wygięty sworzeń, skośna tuleja, uszkodzony blok, zadziornięcie lub błąd położenia płyty	Zatrzymaj się w pierwszym punkcie kontaktu i sprawdź pod kątem jednostronnych śladów świadka
Szuranie, wibracje lub hałas uderzeniowy	Podczas zapinania sworzni lub blokady	Boczne ładowanie, niewystarczająca przestrzeń, zanieczyszczenie lub uszkodzona geometria wejścia	Sprawdź sworzeń, gniazdo tuleje, blokady i pobliskie powierzchnie
Nienormalne nagrzewanie w pobliżu systemu prowadzącego	Po wielokrotnych jazdach na rowerze	Tarcie, słabe smarowanie, ciasne dopasowanie, boczne obciążenie lub zagazenie	Sprawdź ślady, przebarwienia, stan smaru i nierówny kontakt
Pleśń nie zamyka się dokładnie	Konfiguracja lub kontrolowane zamykanie	Błąd montażu, przeszkoda, zniekształcenia płyty, ustawienie po stronie maszyny lub uszkodzenia elementów pozycjonujących	Sprawdź mocowanie, lokalizację cech, powierzchnie rozdzielające i relacje płyt
Etap rozdzielania lub niedopasowanie	W trakcie produkcji	Utrata rejestracji, ruch tablicy, zużycie blokad lub obciążenie po stronie maszyny	Porównaj miejsce niezgodności z kontaktem i wzorcami zużycia
Zlokalizowana lampa błyskowa	Pod ciśnieniem wtrysku	Błędna rejestracja, uszkodzony zacinek, niewystarczające zaciskanie, zanieczyszczenia lub warunki procesu	Sprawdź, czy forma ustawia się bez ciśnienia i sprawdź uszkodzony odcinek
Zmienność wymiarowa między cyklami	Po rozgrzewce lub pod obciążeniem	Zmiana prześwitu, wzrostu termicznego, przesuwania płyty lub zużytych elementów pozycjonowania	Porównaj pomiary zimna, ciepła i warunków produkcyjnych
Polerowanie jednostronnych sworzni lub tulejów	Postęp w czasie	Źle ustawiona średnica, wygięty sworzeń, błąd płyty lub nierównomierne obciążenie maszyny	Zmierz wycięcie sworzni i sprawdź położenie otworu oraz prostopadłość

Techniczne wytyczne DME dotyczące blokad form wskazują na błysk, problemy wymiarowe i uszkodzenia komponentów jako możliwe konsekwencje nieprawidłowego ustawienia formy. Zauważa również, że zużyte sworznie i tuleje przywódu, zmienność termiczna, masa formy oraz stan sprzętu mogą wpływać na rejestrację. Zobacz DME Techniczne wskazówki dotyczące wyrównania formy.

Sama lampa błyskowa nie dowodzi awarii pinu pozycjonującego. Błyski mogą również wynikać z uszkodzonych zacięć, uwięzionego materiału, niewystarczającego zaciskania, nadmiernego ciśnienia lub innych warunków narzędziowych i procesowych. Traktuj to jako dowód wymagający dalszej kontroli.

Objawy podczas zamykania pleśni

Objawy związane z zamknięciem zwykle wskazują na ścieżkę zaangażowania.

Szukaj:

• Opór, który zaczyna się w tym samym miejscu podczas każdej próby zamknięcia.
• Sworzeń wchodzący w tuleję poza środkiem.
• Świeże ślady kontaktu tylko po jednej stronie sworzniaka.
• Drapiąc wejście do tulei.
• Ślady uderzenia na blokadach lub blokadach.
• Widoczna szczelina po jednej stronie linii rozdzielenia.
• Sworzeń, tulejka lub uchwyt poruszający się w jego montażu.

Powtarzalny punkt twardego kontaktu częściej wymaga geometrii, przeszkód lub pozycji montażowej niż problem związany z ustawianiem procesu.

Objawy na formowanej części lub powierzchni rozdzielającej

Dowody produkcyjne mogą obejmować:

• Krok przez linię pożegnania.
• Błysk skoncentrowany w jednym obszarze.
• Nierówne linie świadków.
• Odszczepanie lub odłamywanie w pobliżu precyzyjnego wyłącznika.
• Zmiany wymiarowe po osiągnięciu temperatury roboczej formy.
• Części, które przesuwają się w jednym kierunku pod ciśnieniem, ale wydają się akceptowalne podczas kontroli zamknięcia bez obciążenia.

Objawy te pomagają zlokalizować dotknięty obszar, ale pomiary nadal są potrzebne przed podjęciem decyzji, który element naprawić.

Przestań cyklizować pleśń, gdy istnieje ryzyko uszkodzenia

Nie zamykaj dalej pleśni, aby "sprawdzić, czy się rozproszy", gdy pojawiają się ślady twardych zakłóceń lub przemieszczonych elementów.

Zatrzymaj się i ustal, aby uzyskać bezpieczny stan inspekcji, gdy znajdziesz:

• Widocznie wygięty lub luźny pin.
• Pęknięta, odpryskana lub przesunięta tulejka.
• Odłamki metalu lub poważne zacięcia.
• Świeże uszkodzenia uderzeniowe rdzenia, wnęki, wkładu, odcina lub blokady.
• Nagły twardy opór podczas zamykania.
• Płyta lub komponent poruszający się wewnątrz jego montażu.
• Ścieżka zaangażowania, której nie da się bezpiecznie potwierdzić.

Maszyny do formowania wtryskowego mogą narażać techników na zgniatanie, zgromadzoną energię hydrauliczną, energię elektryczną, gorące powierzchnie oraz ruchome elementy. Inspekcja i serwis powinny być zgodne z instrukcjami producenta maszyn, procedurą dotyczącą niebezpiecznej energii oraz obowiązującymi lokalnymi przepisami. Amerykańska Administracja Bezpieczeństwa i Higieny Pracy (OSH) udziela ogólnych wytycznych dotyczących Zagrożenia związane z poziomymi maszynami do formowania wtryskowego oraz control of hazardous energy.

Rozwiązywanie problemów z nieprawidłowym ustawieniem w stałej kolejności

Spójna sekwencja zmniejsza niepotrzebne demontaż i zapobiega myleniu jednego z objawów z dowodem uszkodzenia pinu.

1. Sprawdź, kiedy problem się zaczął.
   Określ, czy zmiana była nagła, czy postępowa. Sprawdź, czy zaczęło się po konserwacji, wymianie komponentów, transferze formy, ustawieniu maszyny, wymianie chłodzenia lub rozgrzewaniu.
2. Umieść maszynę i formę w zatwierdzonym stanie bezpiecznym.
   Odizoluj niebezpieczne źródła energii przed wejściem do obszaru pleśni lub dotknięciem elementów, które mogą się poruszać.
3. Czyste odsłonięte interfejsy.
   Usuń uwięziony plastik, odpryski, zadziornienia, skażony smar i inne zanieczyszczenia z linii rozdzielającej, wejść sworzni, tulei i blokad.
4. Sprawdź sworzeń, tuleję, mocowanie i mocowanie.
   Zwracaj uwagę na luźność, zarysowania, ślady uderzenia, nierówne polerowanie, przemieszczenie lub uszkodzenia złączek.
5. Obserwuj wzorzec zaangażowania.
   W zatwierdzonej procedurze kontrolowanej określ, który element styka się z nim jako pierwszy i czy jest wyśrodkowany czy jednostronny.
6. Zmierz podejrzewaną geometrię.
   Sprawdź wymiary sworzni i tuleji, rozcięcie, stan cylindra montażowego, położenie komponentów oraz relacje płyt.
7. Oddziel przyczyny po stronie formy od maszynowej i termicznej.
   Porównaj zachowanie zimna i ciepła, zachowania bez obciążenia i obciążenia produkcji oraz wyniki między maszynami, gdy to możliwe.
8. Popraw zweryfikowaną przyczynę.
   Czyść, regulować, naprawiać lub wymieniać dopiero po tym, jak dowody inspekcji potwierdzą ten czyn.
9. Zweryfikować naprawę.
   Potwierdź płynne zaangażowanie, stabilną rejestrację, poprawny kontakt linii rozdzielczej oraz akceptowalne wyniki formowanych części.

Zapisz moment, gdy problem się zaczął

Historia niepowodzeń może szybko zawęzić śledztwo.

Nagły problem po konserwacji może wskazywać:

• Odwrócony lub nieprawidłowy element wymienny.
• Tulejka lub sworzeń zamontowany na złej głębokości.
• Zadziora powstaje podczas montażu.
• Luźny uchwyt lub zapięcie.
• Płyta złożona na niewłaściwym miejscu.

Stopniowe pogorszenie się częściej sugeruje:

• Zwiększanie zużycia sworzni lub tulei.
• Rozmowa o smarowaniu.
• Uszkodzenia montażu.
• Ruch płyty.
• Wielokrotne ładowanie boczne.
• Warunki termiczne lub maszynowe, które stopniowo przyspieszają zużycie.

Problem, który pojawia się dopiero po przeniesieniu formy do innej maszyny, powinien wywołać kontrole montażu formy, zaczepania pierścienia lokalizacyjnego, stanu płyty oraz wyrównania zacisków przed wymianą elementów formy.

Zacznij od czyszczenia i inspekcji nieniszczącej

Zacznij od kontrol, które nie zmieniają pleśni:

• Czyść powierzchnie pinów i wejścia tulei.
• Usuń plastikowe pozostałości z linii rozdzielczej.
• Sprawdź obecność zażarów wokół otworów i blokad.
• Sprawdź uchwyty i mocowania pod kątem ruchu.
• Oznacz i sfotografuj wzory kontaktowe.
• Porównaj lewą i prawą stronę formy.
• Sprawdź, czy pin wchodzi do tulejki koncentrycznie.

Czyszczenie może przywrócić ruch, gdy jedyną przeszkodą są zanieczyszczenia. Nie dowodzi, że sworzeń, tulejka czy geometria płyty pozostają zgodne ze specyfikacją.

Sprawdź pin, tuleję i elementy montażowe jako jeden system

Sworzeń pozycyjny nie działa samodzielnie. Jego wydajność zależy od tulejki lub otworu łączącego, średnicy montażowej, płyty formy oraz wszelkich elementów końcowego pozycjonowania.

Wskazówki dotyczące awarii strony kręgli.

Dowody bezpośrednio obciążające tę przypinkę to:

• Mierzalne zgięcie lub runout.
• Jednostronne cięcie wzdłuż długości zaangażowania.
• Obrażenia od uderzenia na czołówce.
• Brzegi wyrwane lub wykruszone.
• Luźny trzonek lub uszkodzony element mocujący.
• Nieprawidłowa wysokość montażu.
• Geometria, która nie pasuje do rysunku.
• Kontakt koncentrował się w jednym regionie, a nie był rozproszony zgodnie z zamierzeniem.

Polerowanie jednostronne może wskazywać na wygięcie sworznia, ale może też być spowodowane źle ustawioną tulejką lub otworem montażowym. Potwierdź prostość szpilki przed wskazaniem przyczyny.

Wskazówki dotyczące awarii tulejki i obudowy

Sprawdź stronę łączącą się pod kątem następująco:

• Nierówne lub owalne zużycie.
• Luźna tulejka.
• Uszkodzenia przy fazie wejścia.
• Punktacja koncentrowała się po jednej stronie.
• Tulejka zamontowana poza pozycją.
• Pęknięcia lub deformacje wokół elementu montażowego.
• Uszkodzona tłoczona cylindra z przyleganiem do prasowania.
• Żarna, które uniemożliwiają prawidłowe osadzenie tuleje.

Wymiana zużytego sworznia przy pozostawieniu owalnej lub luźnej tulejki może tymczasowo przywrócić ruch bez przywrócenia powtarzalnej rejestracji. Para łącząca i obie cechy montażowe powinny być oceniane razem.

Zmierz geometrię przed wyborem naprawy

Inspekcja wizualna wskazuje, gdzie należy zbadać, ale dowody wymiarowe powinny określić, czy dany komponent jest akceptowalny.

Mierz w miarę zastosowania:

Cechy	Dlaczego to ma znaczenie	Podstawa akceptacji
Średnica sworzni w kilku pozycjach	Ujawnia zwężenie, lokalne zużycie lub utratę materiału	Zatwierdzony rysunek formy lub specyfikacja komponentu
Tuleja była w kilku orientacjach	Identyfikuje nadmierne prześwicie lub zużycie owalne	Rysunek, specyfikacja dostawcy lub obowiązująca norma
Prostość kręgli lub runout	Wykrywa zgięcie powodujące progresywny kontakt boczny	Procedura rysunku lub zatwierdzona inspekcja
Pozycja sworzni i tulejki	Określa, czy ich osie się wyrównują	Rysunek formowy i struktura data odniesienia
Prostopadłość do płyty	Identyfikuje pochyloną instalację lub błąd otworu	Rysunek lub specyfikacja inżynierska
Stan montażu cylindra	Określa, czy dany komponent jest odpowiednio wspierany i zachowany	Rysunek i zatwierdzone kryteria napraw
Relacja między płytą a płytą	Wykrywa przesunięcie, zniekształcenia lub ruch między zespołami	Rysunki i plan inspekcji montażu formy

Nie stosuj uniwersalnego odstępu między pinem a tulejką ani limitu zużycia na każdą formę. Prawidłowa wartość zależy od konstrukcji komponentu, rozmiaru, funkcji, serii dostawców, temperatury roboczej oraz wymaganej dokładności pozycjonowania.

Dla standaryzowanych komponentów w ich określonym zakresie, ISO 8017 obejmuje wymiary i tolerancje dla określonych filarów prowadzących oraz lokalizację filarów prowadzących. ISO 8018 Obejmuje określone prowadnice z głowicą i tulejki prowadzące. Normy te nie zastępują zatwierdzonego rysunku formy i nie powinny być stosowane do komponentów wykraczających poza ich zakres.

Zapisz odniesienie pomiarowe, instrument, konfigurację, poprawki rysunku oraz rzeczywiste wyniki. Lista liczb bez metody pomiaru może nie wystarczyć do podjęcia decyzji dotyczących naprawy lub wymiany.

Oddzielne przyczyny po stronie formy od efektów maszynowych i temperaturowych

Ten sam objaw pleśni może pojawić się poza parą pin-bushing.

Zapytaj:

• Czy problem zaczął się po zamontowaniu formy na innej maszynie?
• Czy forma ustawia się na zimno, ale po podgrzaniu się przyczepia?
• Czy zamyka się płynnie bez nacisku, ale przesuwa się podczas produkcji?
• Czy jedna połowa formy pracuje w innej temperaturze?
• Czy pierścień lokalizacyjny i powierzchnie montażowe są prawidłowo osadzone?
• Czy płyty, zaciski lub system wiązań wywierają nierównomierne obciążenie?
• Czy blokady mają kontakt dopiero po wywieraniu nacisku?
• Czy problem znika, gdy forma jest sprawdzana poza oryginalną maszyną?

Niedopasowanie zimno kontra gorąco

Forma może prawidłowo się zamknąć w temperaturze pokojowej i zacząć się wiązać po stabilizacji termicznej. Nierówne ogrzewanie zmienia wymiary płyt, otworów, sworzni, tulei i blokad. Problem może wydawać się problemem, mimo że przyczyną jest różnica wzrostu ciepła.

Porównaj:

• Zimne zaręczyny.
• Zaangażowanie podczas rozgrzewki.
• Stabilne zaangażowanie przy temperaturze operacyjnej.
• Temperatury na obu połowach pleśni.
• Warunki chłodzenia w pobliżu dotkniętego regionu.
• Ślady kontaktowe przed i po rozgrzewce.

Nie zakładaj, że pin zmienia się niezależnie od otaczającej płyty. Cały łańcuch wyrównania rozszerza się i porusza razem.

Nieobciążenie kontra niewyrównanie pod ciśnieniem

Gładkie, nieobciążone zamknięcie nie gwarantuje stabilnej rejestracji podczas produkcji.

Jeśli niewyrównanie występuje tylko przy obciążeniu wtryskowym lub zaciskowym, sprawdź:

• Boczne blokady i blokady stożkowe.
• Podpory płytowe i mocowania.
• Odłącz kontakt.
• Montaż formy.
• Stan wylewu.
• Zlokalizowanie zaręczyn z pierścionkiem.
• Ruch zależny od obciążenia między płytami.

Zmiana ciśnienia, prędkości lub ustawień zacisku może zmniejszyć widoczną wadę, ale nie koryguje mechanicznego błędu pozycjonowania.

Dopasuj działanie naprawcze do zweryfikowanej przyczyny

Zweryfikowana przyczyna	Odpowiednie działania	Additional check
Uwięziony plastik, odpryski lub usuwalne zanieczyszczenia	Oczyść dotknięte powierzchnie	Upewnij się, że nie pozostał żaden zadzior ani trwałe uszkodzenia
Zanieczyszczony lub brakujący zatwierdzony smar	Oczyść i przywrócić określony stan smarowania	Sprawdź obecne zarysowania, zużycie lub uszkodzenia
Zgięty, zużyty lub uszkodzony przez uderzenia swojeczko	Zamień na komponent odpowiadający zatwierdzonemu rysunkowi	Sprawdź tulejkę i otwory montażowe
Zużyta lub owalna tuleja	Wymień lub napraw zgodnie z wzorem formy	Potwierdź stan sworzni i faktyczne warunki dopasowania
Luźny sworzeń lub tulejka	Popraw funkcję mocowania lub montażu poprzez zatwierdzoną naprawę	Sprawdź, czy otwor lub płyta nie są uszkodzone
Uszkodzona średnica montażowa	Napraw otwor lub uszkodzoną płytę przed zamontowaniem nowego komponentu	Przywrócenie pozycji i prostopadłości
Zużyty blok lub wyłącznik	Napraw lub wymień uszkodzoną funkcję końcowego pozycjonowania	Potwierdzaj, że komponenty przewodnika nie zostały załadowane z boku
Błąd instalacji lub nalokowania pierścienia	Prawidłowe montaż formy i centrowanie formy	Ponowne sprawdzenie zamknięcia i kontakt z linią rozdzielenia
Ładowanie po stronie maszyny lub wydawanie płyty	Postępuj zgodnie z procesem inspekcji i naprawy maszynowego	Potwierdź, że pleśń nie ucierpiała wtórnie
Zniekształcenia termiczne	Skoryguj zweryfikowaną nierównowagę temperaturową lub chłodzenie	Zweryfikowaj wyrównanie przy stabilnej temperaturze pracy

Smarowanie może zmniejszyć tarcie. Nie potrafi wyprostować wygiętego sworznia, skorygować źle umieszczonego otworu, przywrócić owalnej tulejki ani wyrównać zdeformowanej płyty.

Nie montuj nowego sworznia w uszkodzonej rurze tylko dlatego, że zamiennik pasuje na początku. Jeśli element montażowy nie jest w stanie utrzymać komponentu w wymaganej pozycji i pod odpowiednim kątem, nowa część może szybko ulec awarii lub powtórzyć ten sam błąd wyrównania.

Zweryfikowanie ustawienia przed powrotem formy do produkcji

Po poprawie sprawdź cały system, a nie tylko sprawdzaj, czy pleśń może się zamknąć raz.

Skorzystaj z zatwierdzonej przez producenta procedury maszyny, aby potwierdzić:

• Płynne i powtarzalne zaangażowanie.
• Brak nietypowych uderzeń, zadrapań, wibracji ani oporu.
• Brak nowych punktów ani skoncentrowanych śladów świadków.
• Poprawny kontakt rozdzielający i odcinający.
• Stabilne temperatury pinów i tulei.
• Brak ruchu przy mechanizmach ani montażu.
• Zachowanie stałe po osiągnięciu temperatury roboczej przez formę.
• Stabilna rejestracja przy zatwierdzonych warunkach produkcji.
• Akceptowalne wymiary formowanych części.
• Nie ma nietypowego błysku ani kroku na pożegnanie.

Ponownie sprawdź krytyczne wymiary, gdy sworzeń, tulejka, otwor, płytka lub blokada została naprawiona. Zapisuj, co zostało zmienione, wykonane pomiary oraz wynik walidacji. Jeden udany cykl zamknięcia nie jest wystarczającym dowodem na długoterminową korektę.

Przygotuj pełne informacje o wymianie, gdy element jest poza specyfikacją

Gdy inspekcja potwierdzi, że sworzeń pozycjonujący, element prowadzący lub tulejka wymaga wymiany, dostarcz dostawcy wystarczająco dużo informacji, aby odtworzyć zamierzoną geometrię, a nie stan zużycia.

Przygotowanie:

• Zatwierdzony rysunek komponentów i poprawki.
• Funkcja komponentu: lokalizowanie, prowadzenie lub ostateczne pozycjonowanie.
• Wymiary sworzni i tulejki mating.
• Szczegóły montażu i zatrzymania.
• Wymagane dopasowanie i tolerancje.
• Materiał, twardość, obróbka cieplna oraz wymagania dotyczące powierzchni określone na rysunku.
• Ilość.
• Zużyty próbek, gdy jest przydatny i dostępny.
• Fotografie lub notatki pokazujące wzorzec awarii.
• Potwierdzenie, czy element łączący lub otwor montażowy również zostanie naprawiony.
• Wymagana dokumentacja inspekcyjna.

SunshinePro podaje, że dostarcza standardowe i rysunkowe niestandardowe rozwiązania Standardowe części formy, w tym elementy prowadzące i kołki kołkowe. Firma wymienia również tuleje z prowadnicą sworzni lokalizującej oraz opisuje procesy inspekcji niestandardowych komponentów.

Po zmierzeniu uszkodzonego komponentu i jego warunków kojarzenia, kolejnym praktycznym krokiem jest Przedłóż wymagania dotyczące rysunku i wymiany do recenzji. Wniosek powinien opisywać zweryfikowaną awarię i wymaganą geometrię, zamiast prosić dostawcę o odtworzenie niezmierzonej zużytej próbki.
