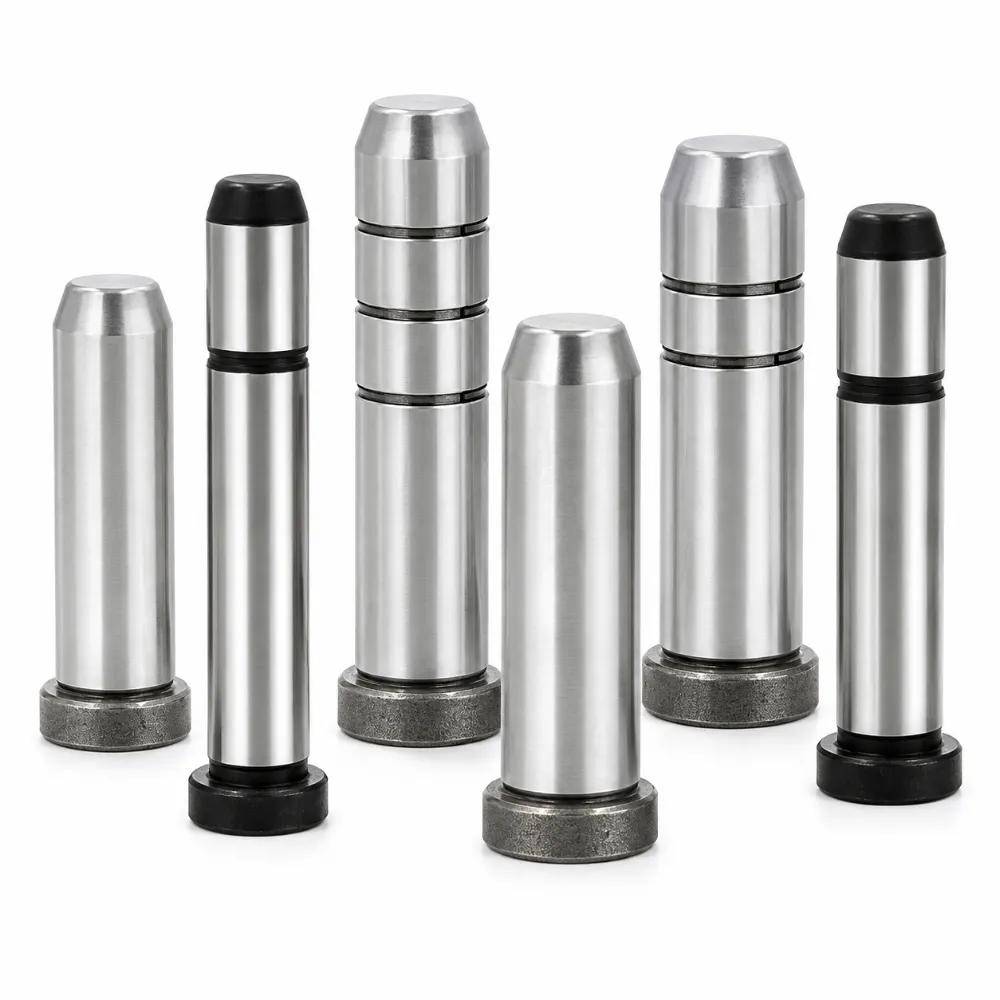

Sworzeń prowadzący kąt
Sworzeń prowadnicy kąta został zaprojektowany do napędzania i prowadzenia mechanizmów suwaka w formach wtryskowych wymagających bocznego ruchu rdzenia. Jego skośna konstrukcja umożliwia precyzyjne przenoszenie ruchu między elementami formy, wspierając efektywną pracę systemów bocznego działania. Wykonany z wysokiej wytrzymałości stali i precyzyjnej technologii wykańczania, zapewnia niezawodną wydajność, doskonałą odporność na zużycie oraz długoterminową stabilność wymiarową.
- Płynny ruch bocznego suwa: Zapewnia kontrolowany ruch w systemach pleśni.
- Niezawodna wydajność transferu sił: Efektywnie przekształca ruch między komponentami formy.
- Zaprojektowane do form do bocznego działania: Wspiera skomplikowane mechanizmy formowania i zwalniania.
- Utrzymuje stabilność podczas powtarzających się cykli: Zapewnia stałą wydajność przez cały czas produkcji.
Opis produktu
Wprowadzenie
Sworzeń prowadnicy kąta to kluczowy element stosowany w formach wtryskowych do kontroli ruchu przesuwanych rdzeni i mechanizmów bocznego działania. Zamontowany pod określonym kątem w strukturze formy, przekształca ruch otwierający formę w boczny ruch suwaka, umożliwiając uwolnienie podcięć i złożonych elementów formowanych. Precyzyjna kontrola ruchu jest niezbędna do utrzymania jakości produktu, ograniczenia zużycia mechanicznego oraz zapewnienia niezawodnej pracy formy przez powtarzające się cykle produkcyjne.
Wykonany z wysokiej jakości stali łożyskowej, takiej jak SUJ2 lub GCr15, Angle Guide Pin poddany jest precyzyjnej obróbki, obróbki cieplnej, szlifowania i polerowania, aby osiągnąć doskonałą twardość, stabilność wymiarową i odporność na zużycie. Precyzyjnie szlifowana powierzchnia pomaga zmniejszyć tarcie między ruchomymi elementami formy, jednocześnie zapewniając płynny i precyzyjny ruch zamka. Hartowana konstrukcja zapewnia długotrwałą trwałość i niezawodną pracę w warunkach formowania wtryskowego o dużej objętości.
Sworznie prowadcze kątowe są szeroko stosowane w plastikowych częściach samochodowych, obudowach elektroniki użytkowej, komponentach urządzeń medycznych, produktach opakowaniowych, urządzeniach domowych oraz w przemysłowych formach wtryskowych. Dostępne w różnych średnicach, długościach i konfiguracjach kątowych, można je dostosować do różnych konstrukcji rdzeni ślizgowych i struktur form. Dostępne są usługi produkcji na zamówienie, aby spełnić specyficzne wymagania aplikacyjne, zapewniając efektywne rozwiązania do kontroli ruchu dla precyzyjnych systemów formowania wtryskowego.
Specyfikacja
| Parametr | Specyfikacja |
|---|---|
| Nazwa produktu | Sworzeń prowadzący kąt |
| Materiał | SUJ2 / GCr15 Stal łożyskowa |
| Wykończenie powierzchni | Precyzyjne szlifowanie i polerowanie |
| Twardość | HRC 58-62 |
| Zakres średnicy | Ø12 mm – Ø50 mm |
| Zakres długości | 80 mm – 500 mm |
| Opcje kątowe | Standard 10°–30° |
| Prostość | ≤0,005 mm/100 mm |
| Obróbka powierzchni | Hard Chrome opcjonalnie |
| Typ instalacji | Montaż na formie |
| Precyzyjna klasa | Wysoka Precyzja |
| Stan eksploatacji | Ciągła operacja formowania |
| Okres eksploatacji | Długoterminowe zastosowanie przemysłowe |
| Personalizacja | OEM i ODM dostępne |
Trzy kluczowe aspekty personalizacji, dostosowane do Twoich potrzeb
Dopasowywanie różnych metod personalizacji, aby spełnić różne wymagania.
Produkcja precyzyjna, doskonała jakość
Precyzyjne uruchamianie rdzenia zamka
Przenosi siłę otwierania formy na kontrolowany boczny ruch suwaka, umożliwiając niezawodną pracę mechanizmów bocznych w złożonych zastosowaniach formowania.
Wspiera projekty wydania z podcięciem
Ułatwia efektywne zwalnianie formowanych części z podcięciami i skomplikowanymi geometriami, rozszerzając elastyczność projektową dla zaawansowanych projektów formowania wtryskowego.
Optymalizacja efektywności konwersji ruchu
Zaprojektowany tak, by przekształcać liniowy ruch formy w precyzyjny ruch kątowy, pomagając utrzymać przewidywalną wydajność zamka przez cały cykl produkcyjny.
Odpowiednie do skomplikowanych działań z formą
Działa skutecznie w zaawansowanych systemach formowych, wymagając skoordynowanego ruchu między wieloma komponentami przesuwającymi i prowadzącymi podczas pracy.
Udoskonalona obsługa, skrócony czas dostawy
Od przeglądu projektu po realizację zapewniamy dedykowaną, indywidualną kontrolę przez cały proces.
Konsultacje → dostarczanie rysunków → przegląd i wycenę projektowania → przetwarzanie zamówień → inspekcję jakości → terminową dostawę → kontrolę posprzedażową
Nasze zalety
Wspierany ponad 25-letnim doświadczeniem inżynieryjnym, nasz zespół oferuje kompleksowe usługi — od projektowania form na zamówienie i precyzyjnej obróbki po produkcję na pełną skalę — wspierane przez solidny system kontroli jakości i proaktywną obsługę klienta. Certyfikowani według ISO9001, ISO14001 oraz IATF 16949, nieustannie dążymy do doskonałości w jakości, innowacjach i satysfakcji klienta.
Ponad 100 000 sztuk na stanie, z wysyłką standardowych produktów w ciągu 2 godzin.
Wdrożenie trzyetapowego systemu inspekcji — początkowa kontrola materiałowa, inspekcja w trakcie procesu oraz inspekcja końcowa.
Duży zapas i szybka realizacja, gwarantujące terminową dostawę przy 100% inspekcji produktów.
Zakres zastosowań
Preferowany wybór w różnych branżach.
FAQ
Czym jest sworzeń prowadzący kąt?
Sworzeń prowadnicy kątowej to precyzyjny element formy stosowany do napędzania rdzeni zamków i mechanizmów bocznego działania w formach wtryskowych. Przekształca ruch otwierania formy na boczny ruch suwak.
Jaka jest funkcja sworznia prowadniczego kątowego?
Jego główną funkcją jest kierowanie i kontrolowanie ruchu suwaków formowych, umożliwiając bezpieczne i precyzyjne odwalanie odlewanych części z podcięciami lub złożonymi kształtami.
Jakie materiały są najczęściej używane do tworzenia sworzni prowadniczych kątowych?
Sworznie kątowe prowadzące są zazwyczaj wykonane z wysokiej jakości stali łożyskowej, takiej jak SUJ2 lub GCr15, zapewniając doskonałą twardość, odporność na zużycie i trwałość.
Czy można spersonalizować prowadnice kątowe?
Tak. Niestandardowe średnice, długości, kąty robocze, obróbki powierzchni oraz specyfikacje tolerancji mogą być wytwarzane zgodnie z rysunkami klientów i wymaganiami dotyczącymi formy.
Gdzie najczęściej stosuje się sworznie prowadzące kątowe?
Są szeroko stosowane w formach samochodowych, elektronicznych do elektroniki, formach urządzeń medycznych, formach opakowaniowych, formach do sprzętu gospodarstwa domowego oraz innych precyzyjnych zastosowaniach formowania wtryskowego.
