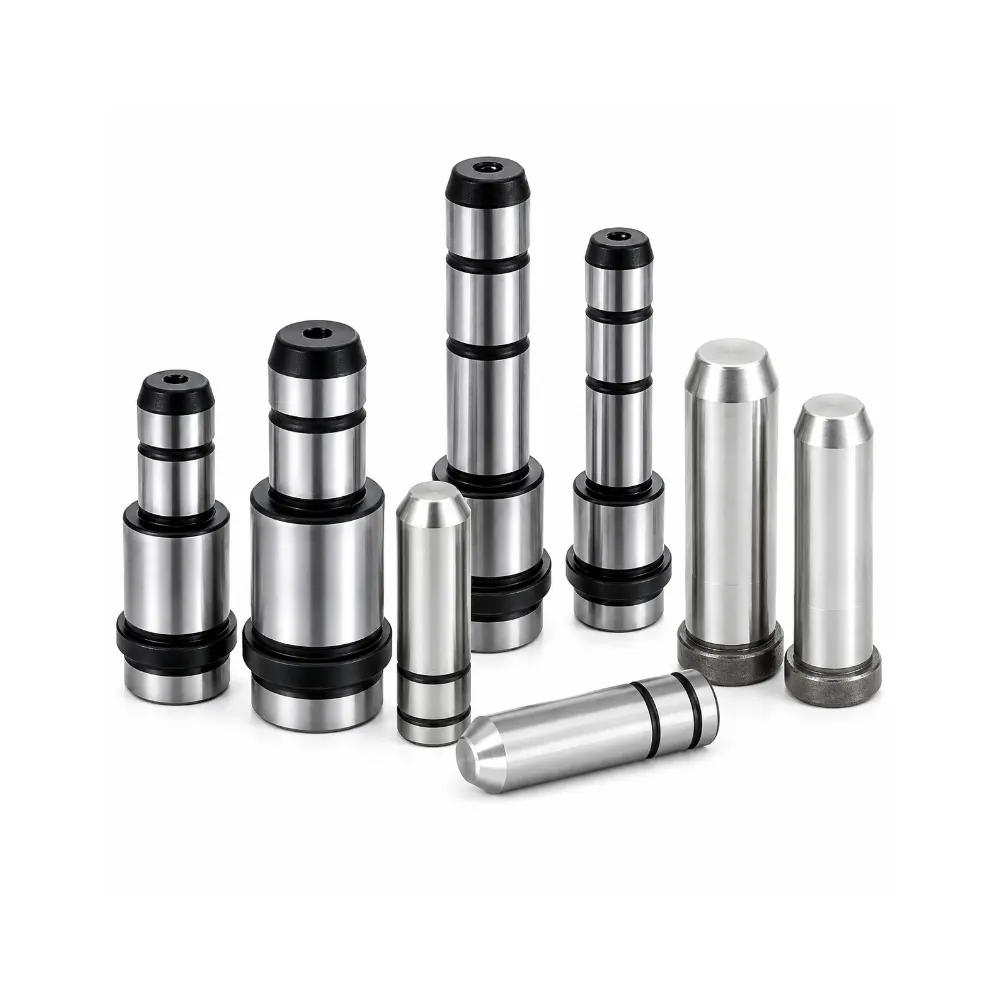

Sworzeń kątowy do plastikowej formy
Kątowy sworzeń do form plastikowych został zaprojektowany tak, aby kontrolować i prowadzić ruch suwaka w formach wtryskowych z wymaganiami działania bocznego. Jego skośna konstrukcja umożliwia efektywne przenoszenie ruchu mechanicznego, umożliwiając precyzyjną pracę systemów rdzenia ślizgowego stosowanych do złożonych elementów formowanych. Wykonany ze stali hartowanej i wykończony precyzyjnymi procesami obróbki, zapewnia doskonałą wytrzymałość, stabilność wymiarową i odporność na zużycie.
- Steruje precyzyjnym ruchem suwaka: Zapewnia dokładną pracę w ramach zespołów formy.
- Wspiera formowanie złożonej geometrii części: Umożliwia formowanie skomplikowanych cech produktu.
- Zapewnia stabilny transfer ruchu: Utrzymuje niezawodne przenoszenie siły podczas pracy.
- Zwiększa długoterminową niezawodność operacyjną: Zapewnia niezawodną wydajność we wszystkich cyklach produkcyjnych.
Opis produktu
Wprowadzenie
Kątowy sworzeń do form plastikowych to precyzyjny komponent formy zaprojektowany do napędzania rdzeni suwaków i mechanizmów bocznych w systemach formowania wtryskowego. Przekształcając ruch otwierający formę w kontrolowany ruch boczny, umożliwia płynną pracę suwaków używanych do formowania podcięć, otworów bocznych i złożonych geometrii produktu. Dokładny transfer ruchu jest niezbędny do utrzymania precyzji formowania, poprawy efektywności produkcji oraz zapewnienia niezawodnej pracy formy przez cały cykl produkcyjny.
Wykonany z wysokiej jakości stali łożyskowej, takiej jak SUJ2 lub GCr15, Angle Pin poddawany jest precyzyjnemu obrabianiu obróbki, obróbki cieplnej, szlifowaniu i polerowaniu, aby osiągnąć doskonałą twardość, stabilność wymiarową i odporność na zużycie. Precyzyjnie wykończona powierzchnia pomaga minimalizować tarcie i zapewnia płynną interakcję z elementami zamka. Jego utwardzona konstrukcja zapewnia niezawodną wytrzymałość i trwałość, dzięki czemu nadaje się do wymagających warunków formowania wtryskowego, gdzie wymagana jest stała wydajność.
Sworznie kątne do form plastikowych są szeroko stosowane w plastikowych komponentach motoryzacyjnych, obudowach elektroniki użytkowej, częściach urządzeń medycznych, produktach opakowaniowych, urządzeniach domowych oraz w zastosowaniach formowania przemysłowego. Dostępne w różnych specyfikacjach średnic, długości i kątów, mogą obsługiwać różne systemy z rdzeniem ślizgowym oraz projekty form. Dostępne są usługi produkcji na zamówienie, aby spełnić wymagania OEM, zapewniając efektywne i niezawodne rozwiązania kontroli ruchu dla nowoczesnych systemów formowania wtryskowego.
Specyfikacja
| Parametr | Specyfikacja |
|---|---|
| Nazwa produktu | Sworzeń kątowy do plastikowej formy |
| Materiał | SUJ2 / GCr15 Stal łożyskowa |
| Wykończenie powierzchni | Precyzyjne szlifowanie i polerowanie |
| Twardość | HRC 58-62 |
| Zakres średnicy | Ø12 mm – Ø60 mm |
| Zakres długości | 80 mm – 600 mm |
| Kąt roboczy | Standard 10°–30° |
| Prostość | ≤0,005 mm/100 mm |
| Obróbka powierzchni | Hard Chrome opcjonalnie |
| Typ instalacji | Montaż na formie |
| Precyzyjna klasa | Wysoka Precyzja |
| Stan eksploatacji | Produkcja ciągła |
| Okres eksploatacji | Długoterminowe zastosowanie przemysłowe |
| Personalizacja | OEM i ODM dostępne |
Trzy kluczowe aspekty personalizacji, dostosowane do Twoich potrzeb
Dopasowywanie różnych metod personalizacji, aby spełnić różne wymagania.
Produkcja precyzyjna, doskonała jakość
Efektywne zaangażowanie bocznych rdzeni
Umożliwia skoordynowaną interakcję między skośnymi sworzniami a zespołami suwaków, co pomaga osiągnąć niezawodną aktywację bocznego rdzenia dla skomplikowanych projektów produktowych.
Zwiększona elastyczność projektowania form
Wspiera tworzenie złożonych elementów części, dając inżynierom większą swobodę przy tworzeniu form o wymagających geometriach i podcięciach.
Spójna dokładność ścieżki ruchu
Utrzymuje przewidywalne trajektorie ruchu podczas powtarzających się cykli formowania, co pomaga zapewnić stabilne pozycjonowanie zamka i niezawodną kontrolę operacyjną.
Zmniejszone obciążenia mechaniczne
Ułatwia stopniowe przenoszenie siły podczas ruchu suwa, co pomaga zminimalizować nagłe uderzenia i przyczynia się do płynniejszego funkcjonowania formy.
Udoskonalona obsługa, skrócony czas dostawy
Od przeglądu projektu po realizację zapewniamy dedykowaną, indywidualną kontrolę przez cały proces.
Konsultacje → dostarczanie rysunków → przegląd i wycenę projektowania → przetwarzanie zamówień → inspekcję jakości → terminową dostawę → kontrolę posprzedażową
Nasze zalety
Wspierany ponad 25-letnim doświadczeniem inżynieryjnym, nasz zespół oferuje kompleksowe usługi — od projektowania form na zamówienie i precyzyjnej obróbki po produkcję na pełną skalę — wspierane przez solidny system kontroli jakości i proaktywną obsługę klienta. Certyfikowani według ISO9001, ISO14001 oraz IATF 16949, nieustannie dążymy do doskonałości w jakości, innowacjach i satysfakcji klienta.
Ponad 100 000 sztuk na stanie, z wysyłką standardowych produktów w ciągu 2 godzin.
Wdrożenie trzyetapowego systemu inspekcji — początkowa kontrola materiałowa, inspekcja w trakcie procesu oraz inspekcja końcowa.
Duży zapas i szybka realizacja, gwarantujące terminową dostawę przy 100% inspekcji produktów.
Zakres zastosowań
Preferowany wybór w różnych branżach.
FAQ
Czym jest sworzeń kątowy do plastikowej formy?
Sworzeń kątowy do form plastikowych to precyzyjny element używany do napędzania rdzeni suwaków i mechanizmów bocznego działania w formach wtryskowych, umożliwiający powstawanie podcięć i skomplikowanych elementów części.
Jaka jest funkcja sworznia kątnego w formach wtryskowych?
Angle Pin przekształca ruch otwierania formy w boczny ruch suwak, umożliwiając suwakom precyzyjne poruszanie się i bezpieczne zwalnianie odlewanych części.
Jakie materiały są najczęściej używane do tworzenia kątnych sworzni?
Sworznie kątowe są zazwyczaj wykonane z wysokiej jakości stali łożyskowej, takiej jak SUJ2 lub GCr15, zapewniając doskonałą twardość, odporność na zużycie i długą żywotność.
Czy kątne do plastikowych form można dostosować na własną rękę?
Tak. Niestandardowe średnice, długości, kąty robocze, tolerancje oraz obróbki powierzchni mogą być wykonane zgodnie z rysunkami klientów i wymaganiami dotyczącymi projektowania formy.
Gdzie najczęściej stosuje się kątne do plastikowych form?
Są szeroko stosowane w częściach plastikowych samochodów, obudowach elektroniki użytkowej, urządzeniach medycznych, produktach opakowaniowych, urządzeniach domowych oraz innych precyzyjnych zastosowaniach formowania wtryskowego.
