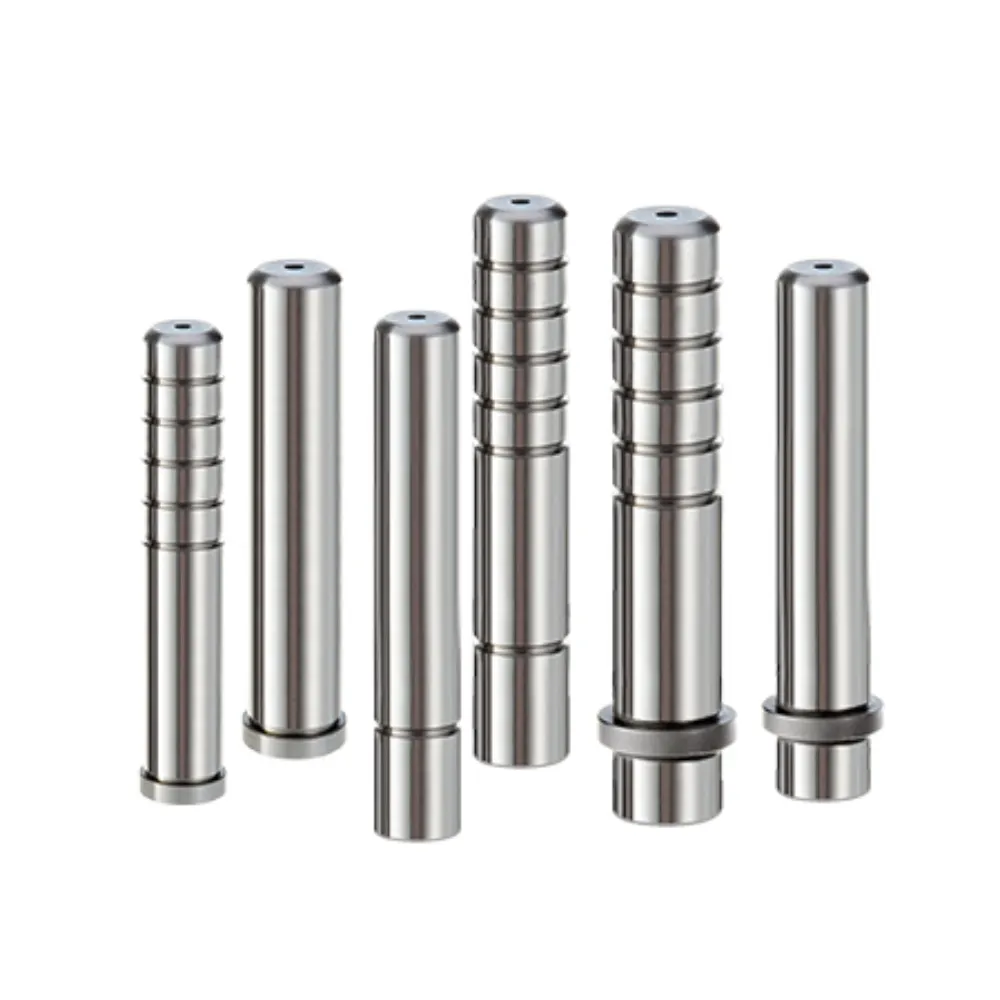

Filar prowadzący płyty wyrzutowej
Słupek prowadzący płytę wyrzutową jest kluczowym elementem pozycjonującym stosowanym w systemach wyrzutu formy, aby utrzymać kontrolowany ruch elementów wyrzutnika. Zapewnia precyzyjne wyrównanie ruchomych płyt podczas każdego cyklu formowania, wspierając stabilną pracę w urządzeniach do formowania wtryskowego. Wykonany z stali stopowej poddawanej termicznie, zapewnia niezawodną wytrzymałość konstrukcyjną i stałą wydajność pod powtarzalnymi obciążeniami. Jej precyzyjnie wykończona powierzchnia pomaga zmniejszyć tarcie i wspiera efektywną pracę w zautomatyzowanych środowiskach produkcji przemysłowej, wymagających długoterminowej stabilności.
- Precyzyjny system naprowadzania ruchu pionowego: Zapewnia stabilną kontrolę trajektorii płyty wyrzutowej
- Wysoka sztywność konstrukcyjna: Utrzymuje wytrzymałość pod ciągłym obciążeniem operacyjnym
- Zminimalizowany interfejs tarcia kontaktowego: Zmniejsza zużycie podczas powtarzalnych cykli formowania
- Spójne długoterminowe dopasowanie: Gwarantuje stabilną dokładność pozycjonowania w czasie
Opis produktu
Wprowadzenie
Kolumna prowadząca płyty wyrzutowej to precyzyjnie zaprojektowany element formy służący do zapewnienia precyzyjnego wyrównania i kontrolowanego ruchu płyt wyrzutowych i zrywających w systemach formowania wtryskowego. Odgrywa kluczową rolę w utrzymaniu stabilności podczas cykli otwierania i zamykania formy, pomagając mechanizmowi wyrzutnika działać płynnie i konsekwentnie. Czyni ją to niezbędnym elementem precyzyjnych zespołów form stosowanych we współczesnych środowiskach produkcyjnych.
Wykonana z hartowanej stali stopowej z drobnymi procesami szlifowania, kolumna prowadnicy płyty wyrzutowej oferuje doskonałą wytrzymałość, odporność na zużycie i stabilność wymiarową. Jego gładka powierzchnia zmniejsza tarcie między ruchomymi elementami, minimalizując zużycie mechaniczne i poprawiając efektywność pracy formy. Solidna konstrukcja zapewnia niezawodną wydajność nawet przy dużych prędkościach i dużych obciążeniach, co czyni ją odpowiednią do ciągłego użytku przemysłowego.
Kolumna prowadząca płyty wyrzutowej może być dostosowana pod względem średnicy, długości i tolerancji, aby spełnić określone wymagania projektowe formy. Jest zgodny z międzynarodowymi standardami, takimi jak ISO, DIN i JIS, a także może być produkowany zgodnie z rysunkami OEM. Szeroko stosowany w formach wtryskowych, częściach plastikowych samochodów oraz precyzyjnych systemach narzędzi przemysłowych, zapewnia stabilne prowadzenie i długą żywotność w wymagających zastosowaniach produkcyjnych.
Specyfikacja
| Przedmiot | Opis |
|---|---|
| Nazwa produktu | Filar prowadzący płyty wyrzutowej |
| Typ | Post przewodnika po pleśniach |
| Materiał | SUJ2 / GCr15 / 100Cr6 / SKD stal |
| Twardość | HRC 58–62 |
| Obróbka powierzchni | Precyzyjne szlifowanie / obróbka cieplna |
| Prostość | ≤ 0,005 mm |
| Zaokrąglenie | ≤ 0,003 mm |
| Koncentryczność | ≤ 0,01 mm |
| Zakres długości | 100 mm – 1000 mm (konfigurowalne) |
| Tolerancja | Norma ISO / DIN lub rysunek OEM |
Trzy kluczowe aspekty personalizacji, dostosowane do Twoich potrzeb
Dopasowywanie różnych metod personalizacji, aby spełnić różne wymagania.
Produkcja precyzyjna, doskonała jakość
Stabilna kontrola wyrównania wyrzutu
Zapewnia dokładne ustawienie płyt wyrzutowych przez cały cykl formy, utrzymując spójną dokładność ruchu i zmniejszając ryzyko niewyrównania podczas powtarzających się szybkich operacji formowania wtryskowego.
Ulepszony rozkład obciążenia mechanicznego
Równomiernie rozkłada siły operacyjne na powierzchniach prowadzących, zmniejszając koncentrację naprężeń lokalnych i zwiększając stabilność konstrukcji w warunkach ciągłej pracy formowej.
Zwiększona ochrona przed zużyciem powierzchni
Precyzyjne szlifowanie i obróbka cieplna poprawiają twardość powierzchni, zmniejszając uszkodzenia spowodowane ścieraniem i zachowując długotrwałą trwałość w warunkach form o wysokim tarciu.
Optymalizacja wydajności pracy formy
Wspiera płynniejszy ruch płyty wyrzutowej, zmniejszając opór i pomagając skrócić czas cyklu w zautomatyzowanych systemach produkcji wtryskowej.
Udoskonalona obsługa, skrócony czas dostawy
Od przeglądu projektu po realizację zapewniamy dedykowaną, indywidualną kontrolę przez cały proces.
Konsultacje → dostarczanie rysunków → przegląd i wycenę projektowania → przetwarzanie zamówień → inspekcję jakości → terminową dostawę → kontrolę posprzedażową
Nasze zalety
Wspierany ponad 25-letnim doświadczeniem inżynieryjnym, nasz zespół oferuje kompleksowe usługi — od projektowania form na zamówienie i precyzyjnej obróbki po produkcję na pełną skalę — wspierane przez solidny system kontroli jakości i proaktywną obsługę klienta. Certyfikowani według ISO9001, ISO14001 oraz IATF 16949, nieustannie dążymy do doskonałości w jakości, innowacjach i satysfakcji klienta.
Ponad 100 000 sztuk na stanie, z wysyłką standardowych produktów w ciągu 2 godzin.
Wdrożenie trzyetapowego systemu inspekcji — początkowa kontrola materiałowa, inspekcja w trakcie procesu oraz inspekcja końcowa.
Duży zapas i szybka realizacja, gwarantujące terminową dostawę przy 100% inspekcji produktów.
Zakres zastosowań
Preferowany wybór w różnych branżach.
FAQ
P1: Do czego służy filar prowadzący płytę wyrzutową?
Służy do prowadzenia i podtrzymywania płyt wyrzutowych w formach wtryskowych, zapewniając precyzyjny i stabilny ruch podczas otwierania i zamykania formy.
P2: Jakie materiały są użyte do tego produktu?
Zazwyczaj wykonany jest ze stali hartowanej, takiej jak GCr15, SUJ2 lub 100Cr6, oferując wysoką wytrzymałość i odporność na zużycie.
P3: Czy można go dostosować do personalizacji?
Tak, średnica, długość, tolerancja i obróbka powierzchni mogą być dostosowane do różnych wymagań dotyczących konstrukcji formy.
P4: Czy jest zgodny ze standardami międzynarodowymi?
Tak, jest kompatybilny ze standardami ISO, DIN i JIS i może odpowiadać większości globalnych systemów bazowych form.
P5: Gdzie jest najczęściej używana?
Jest szeroko stosowany w formowaniu wtryskowym, produkcji części samochodowych, precyzyjnych formach oraz systemach automatyzacji przemysłowej.
