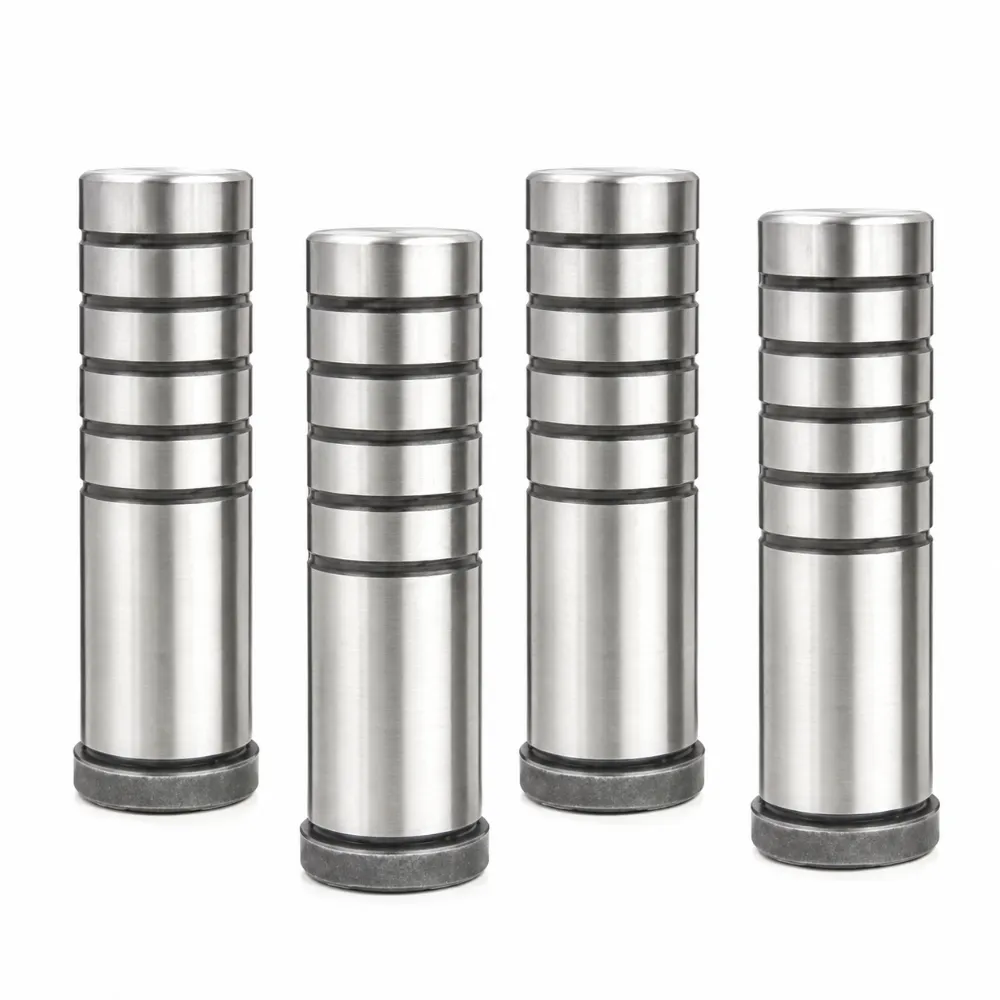

Słupek prowadzący płytę wyrzutową
Kołek prowadnicy płyty wyrzutowej został zaprojektowany tak, aby wspierać precyzyjny ruch w mechanizmach wyrzucania formy oraz precyzyjnym sprzęcie do formowania. Wykonany ze stali o wysokiej wytrzymałości i wykończony nowoczesną technologią szlifowania, oferuje doskonałą stabilność konstrukcyjną i niezawodną zdolność prowadzenia. Komponent ten pomaga utrzymać płynny ruch płyty wyrzutnika, jednocześnie zmniejszając opór operacyjny i obciążenia mechaniczne. Nadaje się do szerokiego zakresu zastosowań formowania wtryskowego, przyczynia się do poprawy efektywności formy, poprawy spójności produkcji oraz długotrwałej wydajności w wymagających środowiskach przemysłowych.
- Płynny ruch płyty wyrzutowej: Zapewnia stabilny ruch podczas pracy formy.
- Konstrukcja ze stali o wysokiej wytrzymałości: Zapewnia trwałość w wymagających warunkach pracy.
- Zmniejszone tarcie podczas pracy: Pomaga to poprawić efektywność i żywotność komponentów.
- Idealne dla precyzyjnych form: Wspiera precyzyjne pozycjonowanie w złożonych zespołach.
Opis produktu
Wprowadzenie
Kołek prowadzący płyty wyrzutowej to precyzyjny element prowadzący zaprojektowany do form wtryskowych, podstaw form oraz systemów formowania plastiku. Zainstalowany w zespole wyrzutnika, zapewnia precyzyjne liniowe prowadzenie płyty wyrzutowej podczas powtarzających się cykli otwierania i wyrzucania formy. Prawidłowe ustawienie systemu wyrzutu jest kluczowe dla utrzymania płynności ruchu, zapobiegania kolizji komponentów oraz zapewnienia stałej jakości produktu przez cały proces produkcji.
Wykonany z wysokiej klasy stali łożyskowej, takiej jak SUJ2 lub GCr15, Discharge Plate Guide Post jest wytwarzany poprzez precyzyjną obróbkę, obróbkę cieplną, szlifowanie i polerowanie. Te procedury produkcyjne zapewniają doskonałą twardość, stabilność wymiarową i odporność na zużycie. Powierzchnia precyzyjnie szlifowana pomaga zmniejszyć tarcie podczas pracy, jednocześnie poprawiając dokładność ruchu i wydłużając żywotność systemu formy. Jego solidna konstrukcja umożliwia niezawodną pracę w warunkach ciągłej produkcji oraz wymagających środowiskach przemysłowych.
Szeroko stosowane w częściach plastikowych samochodów, elektronice użytkowej, komponentach urządzeń medycznych, produktach AGD, formach opakowań oraz przemysłowej produkcji tworzyw sztucznych, słupki prowadzące płyty wyrzucające są dostępne w różnych średnicach i długościach, aby dostosować się do różnych konstrukcji form. Można również zapewnić niestandardowe materiały, wymiary i obróbkę powierzchni zgodnie z wymaganiami aplikacji. Zaprojektowane z myślą o długoterminowej niezawodności i precyzyjnej eksploatacji, te słupki pomagają zwiększyć efektywność formy, obniżyć koszty utrzymania oraz wspierać stabilną produkcję na dużą skalę.
Specyfikacja
| Parametr | Specyfikacja |
|---|---|
| Nazwa produktu | Słupek prowadzący płytę wyrzutową |
| Materiał | SUJ2 / GCr15 Stal łożyskowa |
| Wykończenie powierzchni | Precyzyjne szlifowanie i polerowanie |
| Twardość | HRC 58-62 |
| Zakres średnicy | Ø10 mm – Ø50 mm |
| Zakres długości | 50 mm – 400 mm |
| Prostość | ≤0,003 mm/100 mm |
| Obróbka powierzchni | Opcjonalne twarde chromowanie |
| Typ przewodni | Prowadnictwo płyty wyrzutowej |
| Typ instalacji | Press Fit |
| Precyzyjna klasa | Wysoka Precyzja |
| Stan eksploatacji | Ciągła operacja formowania |
| Okres eksploatacji | Długoterminowe zastosowanie przemysłowe |
| Personalizacja | OEM i ODM dostępne |
Trzy kluczowe aspekty personalizacji, dostosowane do Twoich potrzeb
Dopasowywanie różnych metod personalizacji, aby spełnić różne wymagania.
Produkcja precyzyjna, doskonała jakość
Zoptymalizowane naprowadzanie systemu wyrzutu
Zapewnia niezawodne wsparcie kierunkowe dla zespołów płyt wyrzutowych, pomagając utrzymać synchronizowany ruch i poprawiając ogólne osiągi formy podczas ciągłych cykli produkcyjnych.
Zwiększona niezawodność operacyjna formy
Zaprojektowany tak, aby zapewniać spójną precyzję prowadzenia w powtarzalnych warunkach formowania, redukując nieoczekiwane przerwy i wspierając stabilną efektywność produkcji w czasie.
Precyzyjne dopasowanie do zespołów form
Produkowany z rygorystyczną kontrolą wymiarową, aby zapewnić dokładną integrację z systemami wyrzutów, co sprzyja płynniejszemu poruszaniu się i poprawia kompatybilność komponentów.
Odpowiednie do złożonych struktur form
Zaprojektowany tak, aby skutecznie funkcjonować w formach wielokomorowych i zaawansowanych konfiguracjach narzędzi, gdzie niezawodne naprowadzanie i pozycjonowanie są niezbędne.
Udoskonalona obsługa, skrócony czas dostawy
Od przeglądu projektu po realizację zapewniamy dedykowaną, indywidualną kontrolę przez cały proces.
Konsultacje → dostarczanie rysunków → przegląd i wycenę projektowania → przetwarzanie zamówień → inspekcję jakości → terminową dostawę → kontrolę posprzedażową
Nasze zalety
Wspierany ponad 25-letnim doświadczeniem inżynieryjnym, nasz zespół oferuje kompleksowe usługi — od projektowania form na zamówienie i precyzyjnej obróbki po produkcję na pełną skalę — wspierane przez solidny system kontroli jakości i proaktywną obsługę klienta. Certyfikowani według ISO9001, ISO14001 oraz IATF 16949, nieustannie dążymy do doskonałości w jakości, innowacjach i satysfakcji klienta.
Ponad 100 000 sztuk na stanie, z wysyłką standardowych produktów w ciągu 2 godzin.
Wdrożenie trzyetapowego systemu inspekcji — początkowa kontrola materiałowa, inspekcja w trakcie procesu oraz inspekcja końcowa.
Duży zapas i szybka realizacja, gwarantujące terminową dostawę przy 100% inspekcji produktów.
Zakres zastosowań
Preferowany wybór w różnych branżach.
FAQ
Czym jest słupek prowadzący płytę wyrzutową?
Prowadnica płyty wyrzutowej to precyzyjny element stosowany w formach wtryskowych do prowadzenia płyty wyrzutowej podczas cykli wyrzutów. Pomaga to utrzymać precyzyjny ruch i stabilne działanie formy.
Jakie materiały są powszechnie używane do prowadzenia słupków płyt wyrzutowych?
Większość kołków prowadzących płyty wyrzutowej jest wykonana z wysokiej jakości stali łożyskowej, takiej jak SUJ2 lub GCr15. Materiały te oferują doskonałą twardość, odporność na zużycie i długą żywotność.
Gdzie używa się słupków prowadzących płyty wyrzutowej?
Są szeroko stosowane w formach wtryskowych do części samochodowych, elektroniki użytkowej, urządzeń medycznych, sprzętu gospodarstwa domowego, produktów opakowaniowych oraz przemysłowych komponentów plastikowych.
Czy można dostosować kołki prowadzące płyty wyrzutowej?
Tak. Można wykonać niestandardowe średnice, długości, materiały, tolerancje i obróbkę powierzchni zgodnie z rysunkami klientów i specyficznymi wymaganiami dotyczącymi formy.
Jakie są zalety używania kołka prowadzącego płyty wyrzutowej?
Pomaga poprawić ustawienie płyt wyrzutowych, zapewnia płynniejszy ruch, redukuje zużycie komponentów, zwiększa niezawodność formy oraz wspiera stałą jakość produkcji przez długi okres eksploatacji.
