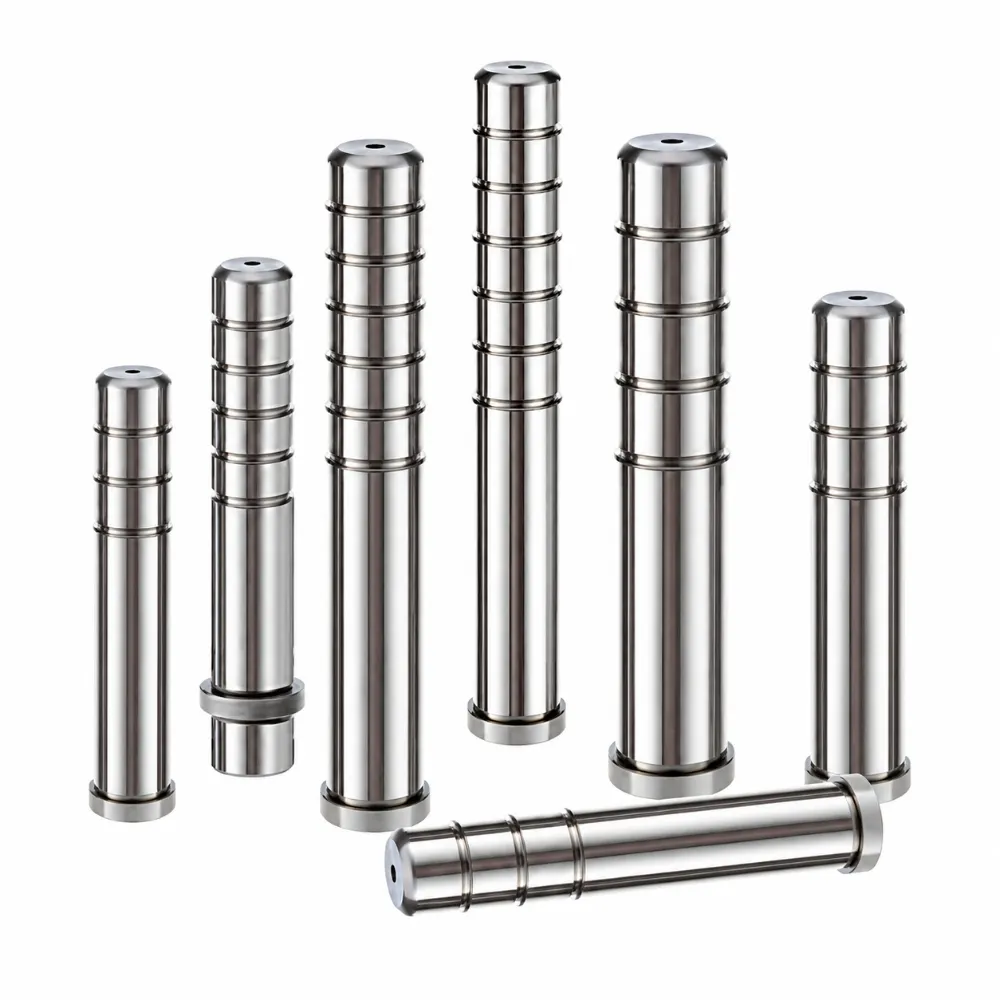

Tłoczenie metalowe Słupek prowadzący
Słupki prowadnic do metalowych form tłoczących są zaprojektowane tak, aby zapewniać niezawodne prowadzenie i wsparcie konstrukcyjne dla precyzyjnych układów matryc. Wykonane ze stali najwyższej klasy i przetwarzane za pomocą zaawansowanej technologii obróbki, zapewniają płynną pracę i doskonałą odporność na odkształcenia podczas powtarzających się cykli produkcyjnych. Te komponenty pomagają poprawić stabilność matrycy, zwiększają spójność produkcji oraz chronią kluczowe elementy narzędzi przed przedwczesnym uszkodzeniem. Odpowiednie do szerokiego zakresu zastosowań formowania i tłoczenia metali, oferują niezawodne działanie zarówno w standardowych, jak i niestandardowych systemach narzędziowych.
- Optymalizacja twardości powierzchni: Skutecznie poprawia wytrzymałość w walce z ciągłym tarciem.
- Stabilna praca przy dużych prędkościach: Utrzymuje płynne prowadzenie podczas szybkiego tłoczenia.
- Precyzja dla konsekwencji: Zapewnia równomierny przepływ w cyklach produkcyjnych.
- Adaptacja do różnorodnych systemów narzędziowych: Niezawodnie obsługuje wiele konfiguracji matryc przemysłowych.
Opis produktu
Wprowadzenie
Słupek prowadnicy matrycy do tłoczenia metalu to nieodłączny element stosowany w matrycach tłoczących, progresywnych i precyzyjnych systemach narzędziowych. Został zaprojektowany tak, aby zapewnić dokładne wyrównanie górnej i dolnej części matrycy podczas produkcji, co pomaga poprawić dokładność tłoczenia i utrzymać stałą jakość produktu. Wykonany z wysokiej jakości stali łożyskowej, prowadnica zapewnia doskonałą stabilność wymiarową, płynny ruch i niezawodną wydajność w wymagających warunkach przemysłowych.
Dzięki precyzyjnemu szlifowaniu, obróbce cieplnej i wykańczaniu powierzchni, słupek prowadzący osiąga wyjątkową twardość, odporność na zużycie i trwałość. Jego solidna konstrukcja pomaga zmniejszyć tarcie i zużycie komponentów, wydłużając żywotność zarówno zestawu matryc, jak i powiązanych elementów narzędziowych. Precyzyjnie sterowany mechanizm minimalizuje także błędy w ustawieniu geometrii, skracając przestoje i poprawiając ogólną efektywność produkcji.
Słupki do tłoczenia metalu są szeroko stosowane w produkcji części samochodowych, produkcji elektroniki, komponentach do sprzętu domowego, zastosowaniach lotniczych, produkcji metali oraz w przemyśle sprzętu przemysłowego. Dostępne w różnych średnicach, długościach i stylach montażu, te słupki prowadzące mogą spełniać różne wymagania narzędziowe i standardy branżowe. Dostępne są także niestandardowe rozmiary, materiały i obróbki powierzchni, które wspierają projekty OEM i ODM, zapewniając niezawodne rozwiązania dla precyzyjnego tłoczenia i formowania na całym świecie.
Specyfikacja
| Parametr | Specyfikacja |
|---|---|
| Nazwa produktu | Tłoczenie metalowe Słupek prowadzący |
| Materiał | SUJ2 / GCr15 Stal łożyskowa |
| Wykończenie powierzchni | Precyzyjne szlifowanie i polerowanie |
| Twardość | HRC 58-62 |
| Tolerancja | ±0,005 mm |
| Prostość | ≤0,003 mm/100 mm |
| Zakres średnicy | Ø10 mm – Ø80 mm |
| Zakres długości | 50 mm – 500 mm |
| Obróbka powierzchni | Twarde chromowanie (opcjonalne) |
| Typ przewodni | Łożysko gładkie / Łożysko kulkowe |
| Typ instalacji | Press-Fit / Typ barkowy |
| Smarowanie | Rowek olejowy opcjonalny |
| Standard | DIN, EXP, MISUMI Standard |
| Okres eksploatacji | Długoterminowe zastosowanie przemysłowe |
| Personalizacja | OEM i ODM dostępne |
Trzy kluczowe aspekty personalizacji, dostosowane do Twoich potrzeb
Dopasowywanie różnych metod personalizacji, aby spełnić różne wymagania.
Produkcja precyzyjna, doskonała jakość
Lepsza dokładność ustawienia
Zaprojektowany z precyzyjnymi tolerancjami produkcyjnymi, aby zachować precyzyjne pozycjonowanie matrycy, co pomaga zmniejszyć zmienność wymiarową, poprawić powtarzalność i zapewnić spójną wydajność tłoczenia przez cały cykl produkcyjny.
Zwiększona ładowność
Zaprojektowany tak, aby wytrzymywać ciągłe operacje pod wysokim ciśnieniem, zapewniając stabilne prowadzenie w wymagających warunkach pracy oraz skutecznie wspierać ciężkie tłoczenie i formowanie.
Zmniejszone wymagania dotyczące konserwacji
Optymalizowane wykończenie powierzchni i utwardzona konstrukcja minimalizują zużycie pomiędzy ruchomymi elementami, co zmniejsza częstotliwość konserwacji i pomaga producentom obniżyć długoterminowe koszty eksploatacji.
Elastyczne opcje personalizacji
Dostępny w różnych średnicach, długościach, stylach montażu i gatunkach materiałowych, umożliwiając łatwą adaptację do różnych projektów zestawów matryc i specjalistycznych wymagań przemysłowych.
Udoskonalona obsługa, skrócony czas dostawy
Od przeglądu projektu po realizację zapewniamy dedykowaną, indywidualną kontrolę przez cały proces.
Konsultacje → dostarczanie rysunków → przegląd i wycenę projektowania → przetwarzanie zamówień → inspekcję jakości → terminową dostawę → kontrolę posprzedażową
Nasze zalety
Wspierany ponad 25-letnim doświadczeniem inżynieryjnym, nasz zespół oferuje kompleksowe usługi — od projektowania form na zamówienie i precyzyjnej obróbki po produkcję na pełną skalę — wspierane przez solidny system kontroli jakości i proaktywną obsługę klienta. Certyfikowani według ISO9001, ISO14001 oraz IATF 16949, nieustannie dążymy do doskonałości w jakości, innowacjach i satysfakcji klienta.
Ponad 100 000 sztuk na stanie, z wysyłką standardowych produktów w ciągu 2 godzin.
Wdrożenie trzyetapowego systemu inspekcji — początkowa kontrola materiałowa, inspekcja w trakcie procesu oraz inspekcja końcowa.
Duży zapas i szybka realizacja, gwarantujące terminową dostawę przy 100% inspekcji produktów.
Zakres zastosowań
Preferowany wybór w różnych branżach.
FAQ
1. Do czego służy słupek prowadnicy metalowej matrycy do tłoczenia?
Do precyzyjnego wyrównania górnej i dolnej części matrycy do tłoczenia używa się prowadnicy metalowej matrycy do tłoczenia. Pomaga utrzymać precyzję podczas tłoczenia, zmniejsza zużycie komponentów i poprawia ogólne działanie narzędzi.
2. Jakie materiały są powszechnie używane do tworzenia słupów przewodników?
Kołki prowadzące są zazwyczaj wykonane z wysokiej jakości stali łożyskowej, takiej jak SUJ2 lub GCr15. Materiały te zapewniają doskonałą twardość, odporność na zużycie i długą żywotność w wymagających zastosowaniach przemysłowych.
3. Czy można dostosować przewodniki do konkretnych wymagań?
Tak. Niestandardowe średnice, długości, style montażu, obróbki powierzchni oraz wymagania tolerancyjne mogą być wytwarzane zgodnie z rysunkami klienta lub specyfikacjami aplikacyjnymi.
4. Jakie branże używają słupków prowadzących do metalowych matryc do tłoczenia?
Te punkty przewodnie są szeroko stosowane w przemyśle motoryzacyjnym, elektronice, urządzeniach domowych, komponentach lotniczych, produkcji metali, maszynach przemysłowych oraz precyzyjnych narzędziach.
5. Jak wybrać odpowiedni rozmiar przewodnika?
Odpowiedni rozmiar zależy od struktury matrycy, wymagań obciążeniowych, prędkości pracy oraz wymiarów narzędzi. Rysunki techniczne lub szczegóły zastosowania mogą pomóc określić najbardziej odpowiednią specyfikację po przewodniku.
