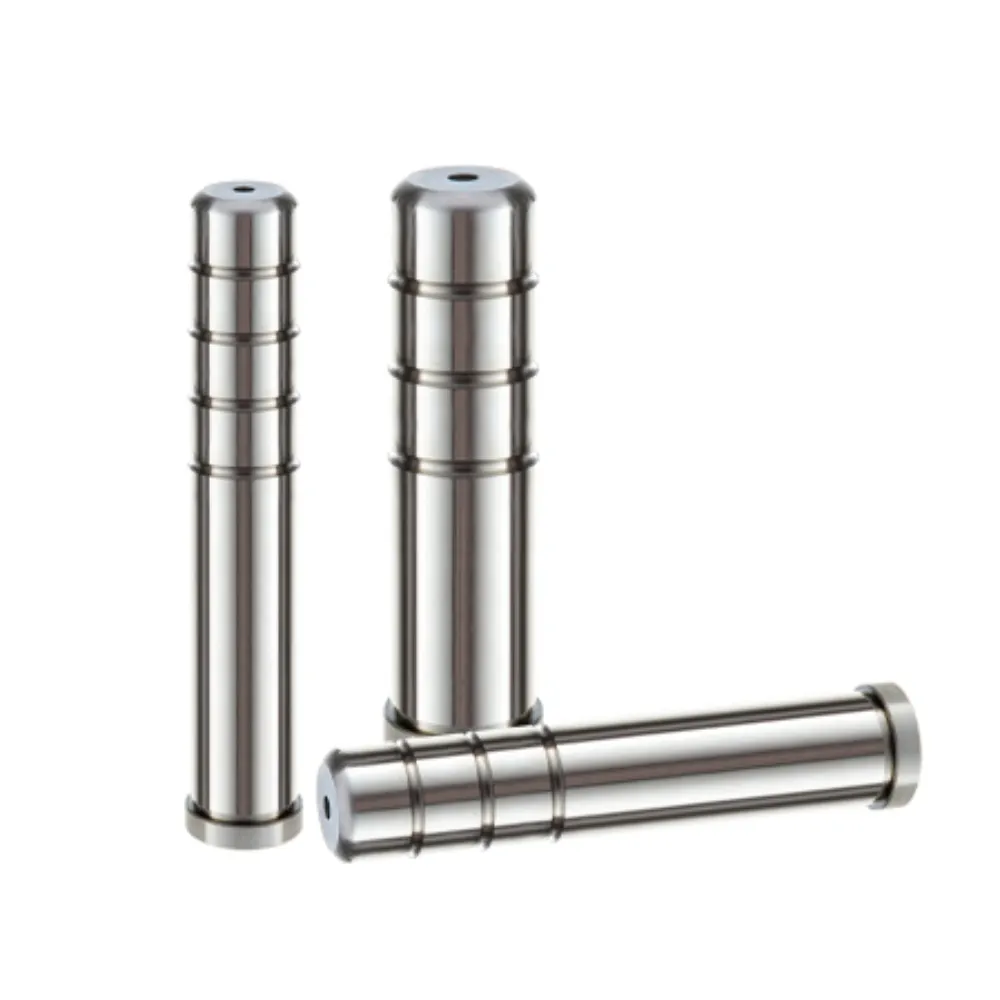

Filar prowadnicy Mold Stop
Filar prowadzący stoper formy to funkcjonalny element formy służący do regulacji i ograniczania ruchu w systemach formowania wtryskowego. Zapewnia to, że płyty formowe działają w określonym zakresie, co pomaga uniknąć nadmiernego ruchu i utrzymuje stabilną koordynację mechaniczną. Wykonany z stali termicznej, zapewnia niezawodną wytrzymałość konstrukcyjną i stałą wydajność. Precyzyjnie obrobiona powierzchnia umożliwia płynną współpracę z częściami dopasowanymi, poprawiając stabilność operacyjną i zapewniając niezawodną pracę w ciągłych warunkach produkcji przemysłowej, wymagających kontrolowanej dokładności ruchu.
- Precyzyjne projektowanie ograniczenia zakresu ruchu: Skutecznie zapobiega nadmiernemu przesuwaniu się formy
- Ulepszona zdolność pochłaniania siły uderzenia: Zmniejsza nagłe uszkodzenia spowodowane wstrząsami mechanicznymi
- Stabilna stabilność mechanicznego pozycjonowania: Utrzymuje dokładne ustawienie podczas cykli
- Zwiększona wydajność operacyjna: Wydłuża żywotność przy intensywnym użytkowaniu
Opis produktu
Wprowadzenie
Kolumna prowadząca stopera formy to precyzyjny element stosowany w systemach formowania wtryskowego do kontrolowania i ograniczania ruchu skoku płyt formowych. Zapewnia precyzyjne pozycjonowanie podczas otwierania i zamykania formy, zapobiegając nadmiernemu przesunięciu i zakłóceniom mechanicznym między komponentami. Funkcja ta poprawia bezpieczeństwo operacyjne i utrzymuje stałą wydajność w precyzyjnych narzędziach, gdzie kontrolowany ruch jest niezbędny.
Wykonany z hartowanej stali stopowej z precyzyjnym szlifowaniem, słupek prowadnicy formowego stopu oferuje doskonałą wytrzymałość, odporność na zużycie i dokładność wymiarową. Gładka powierzchnia zmniejsza tarcie podczas kontaktu z częściami dopasowanymi, co pomaga minimalizować zużycie mechaniczne i wydłuża żywotność systemu formy. Stabilna struktura zapewnia niezawodną pracę nawet podczas powtarzających się cykli produkcji o dużym obciążeniu.
Kolumna prowadząca stopera formy może być dostosowana pod względem średnicy, długości i tolerancji zgodnie z wymaganiami projektowymi formy. Jest zgodny z międzynarodowymi standardami, takimi jak ISO, DIN i JIS, a także może być produkowany na podstawie rysunków OEM. Szeroko stosowany w formach motoryzacyjnych, precyzyjnych systemach wtrysku plastiku oraz narzędziach przemysłowych, zapewnia niezawodną kontrolę skoku i długoterminową stabilność w nowoczesnych środowiskach produkcyjnych.
Specyfikacja
| Przedmiot | Opis |
|---|---|
| Nazwa produktu | Filar prowadnicy Mold Stop |
| Typ | Punkt drogowy Limit / Stop |
| Materiał | SUJ2 / GCr15 / 100Cr6 / SKD stal |
| Twardość | HRC 58–62 |
| Obróbka powierzchni | Precyzyjne szlifowanie / obróbka cieplna |
| Prostość | ≤ 0,005 mm |
| Zaokrąglenie | ≤ 0,003 mm |
| Koncentryczność | ≤ 0,01 mm |
| Zakres długości | 100 mm – 800 mm (konfigurowalne) |
| Tolerancja | Norma ISO / DIN lub rysunek OEM |
Trzy kluczowe aspekty personalizacji, dostosowane do Twoich potrzeb
Dopasowywanie różnych metod personalizacji, aby spełnić różne wymagania.
Produkcja precyzyjna, doskonała jakość
Precyzyjna kontrola ograniczenia ruchu ruchów
Zapewnia precyzyjne ograniczenie zakresu ruchu formy, zapobiegając nadmiernemu przemieszczaniu się formy i utrzymując bezpieczną pracę mechaniczną podczas powtarzających się cykli formowania wtryskowego.
Zwiększona Mechaniczna Ochrona Bezpieczeństwa
Zmniejsza ryzyko kolizji komponentów poprzez kontrolę limitów ruchu, poprawia ogólne bezpieczeństwo formy oraz chroni wewnętrzne struktury narzędzi przed uszkodzeniami.
Poprawiona równowaga obciążenia konstrukcyjnego
Równomiernie rozkłada siłę operacyjną na powierzchniach styku, zmniejszając koncentrację naprężeń i zwiększając stabilność podczas pracy przy formie pod wysokim ciśnieniem.
Przedłużony okres eksploatacji formy
Minimalizuje zużycie dzięki precyzyjnej kontroli ruchu, zmniejszając uderzenia mechaniczne i znacząco zwiększając trwałość systemów form w długotrwałym zastosowaniu produkcyjnym.
Udoskonalona obsługa, skrócony czas dostawy
Od przeglądu projektu po realizację zapewniamy dedykowaną, indywidualną kontrolę przez cały proces.
Konsultacje → dostarczanie rysunków → przegląd i wycenę projektowania → przetwarzanie zamówień → inspekcję jakości → terminową dostawę → kontrolę posprzedażową
Nasze zalety
Wspierany ponad 25-letnim doświadczeniem inżynieryjnym, nasz zespół oferuje kompleksowe usługi — od projektowania form na zamówienie i precyzyjnej obróbki po produkcję na pełną skalę — wspierane przez solidny system kontroli jakości i proaktywną obsługę klienta. Certyfikowani według ISO9001, ISO14001 oraz IATF 16949, nieustannie dążymy do doskonałości w jakości, innowacjach i satysfakcji klienta.
Ponad 100 000 sztuk na stanie, z wysyłką standardowych produktów w ciągu 2 godzin.
Wdrożenie trzyetapowego systemu inspekcji — początkowa kontrola materiałowa, inspekcja w trakcie procesu oraz inspekcja końcowa.
Duży zapas i szybka realizacja, gwarantujące terminową dostawę przy 100% inspekcji produktów.
Zakres zastosowań
Preferowany wybór w różnych branżach.
FAQ
P1: Do czego służy filar prowadzący do zatrzymywania formy?
Służy do ograniczania i kontrolowania zakresu ruchu elementów formy, zapewniając bezpieczną i precyzyjną pracę.
P2: Jakie materiały są najczęściej używane?
Zazwyczaj wykonany jest ze stali hartowanej, takiej jak GCr15, SUJ2 lub 100Cr6, co zapewnia wytrzymałość i trwałość.
P3: Czy można go dostosować do personalizacji?
Tak, średnicę, długość i tolerancję można dostosować do różnych wymagań dotyczących formy.
P4: Czy nadaje się do zastosowań o dużym obciążeniu?
Tak, jest zaprojektowany tak, aby wytrzymać wysokie ciśnienie i powtarzające się cykle w przemysłowych systemach formowania wtryskowego.
P5: Gdzie jest najczęściej używana?
Jest szeroko stosowany w formach motoryzacyjnych, precyzyjnych formach wtryskowych oraz systemach narzędzi przemysłowych wymagających kontroli skoku.
