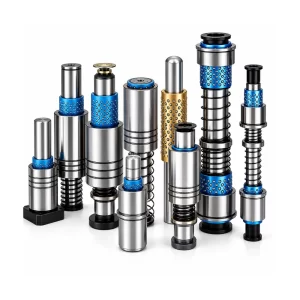

Filar prowadnicy tłoczenia
Kolumna prowadnic tłoczenia jest niezbędnym elementem systemów prowadnic stosowanych w procesach formowania metali i precyzyjnej produkcji. Zapewnia kontrolowany ruch i precyzyjne wyrównanie między sekcjami narzędzi, pomagając utrzymać spójność produktu przez cały czas produkcji. Wykonany z wysokiej jakości hartowanej stali i wykończony precyzyjnymi technikami obróbki, zapewnia doskonałą trwałość i dokładność wymiarową. Jego solidna konstrukcja wspiera wymagające zastosowania przemysłowe, co czyni go odpowiednim do dużych operacji tłoczenia wymagających niezawodnej wydajności i długoterminowej stabilności operacyjnej.
- Stabilność cyklu: Utrzymuje dokładność dzięki powtarzanym operacjom tłoczenia
- Długa wytrzymałość: Odporność na zmęczenie podczas dłuższych serii produkcyjnych
- Łatwa integracja: Pasuje do precyzyjnych matryc z minimalną regulacją
- Płynny ruch: Zmniejsza opór dla efektywnego działania formy
Opis produktu
Wprowadzenie
Kolumna prowadnicy tłoczenia to kluczowy element prowadzący stosowany w matrycach tłoczących i precyzyjnych systemach narzędzi, aby zapewnić dokładne wyrównanie między górną a dolną częścią matrycy. Utrzymanie stałego pozycjonowania przez cały proces tłoczenia pomaga poprawić dokładność produkcji, zmniejszyć zużycie komponentów i wydłużyć żywotność zespołów formowych. Jest szeroko stosowany w przemyśle motoryzacyjnym, elektronicznym, sprzętowym i metalowym, gdzie precyzja i niezawodność są kluczowe.
Wykonany z wysokiej klasy stali łożyskowej lub stali stopowej, takich jak SUJ2 i SKD11, słup prowadnicy tłoczenia poddawany jest precyzyjnemu szlifowaniu i zaawansowanym procesom obróbki cieplnej. Metody te zapewniają wyjątkową twardość, stabilność wymiarową i odporność na zużycie. Gładka powierzchnia minimalizuje tarcie podczas pracy, umożliwiając precyzyjny ruch i zmniejszając wymagania konserwacyjne w środowiskach produkcji o wysokim cyklu.
Zaprojektowany do pracy w wymagających warunkach przemysłowych, słupek prowadnicy tłoczenia zapewnia niezawodne prowadzenie nawet przy dużych obciążeniach i ciągłej pracy. Może być dostarczany w różnych średnicach, długościach i stopniach tolerancji, aby spełnić różne wymagania dotyczące zestawu skrętów. Zgodny z międzynarodowymi standardami formowania, produkt nadaje się zarówno do nowych projektów narzędziowych, jak i do zastępstwa. Usługi produkcji na zamówienie są dostępne zgodnie z rysunkami klientów, specyfikacjami i specjalnymi wymaganiami wydajnościowymi, co czyni ją idealnym rozwiązaniem dla precyzyjnych systemów tłoczenia wymagających długoterminowej stabilności operacyjnej i wysokiej efektywności produkcji.
Specyfikacja
| Przedmiot | Specyfikacja |
|---|---|
| Nazwa produktu | Filar prowadnicy tłoczenia |
| Materiał | SUJ2 / SKD11 / SCM440 |
| Twardość | HRC 58–62 |
| Obróbka powierzchni | Polerowanie / twarde chromowanie |
| Precyzyjna klasa | Precyzyjne Gruntowanie |
| Chropowatość powierzchni | Ra 0,2 – Ra 0,8 |
| Zakres średnicy | 5mm – 80mm |
| Zakres długości | 20mm – 800mm |
| Prostość | ≤0,01mm/100mm |
| Tolerancja | Dostępne niestandardowe |
| Ładowność | Ciężkie zastosowanie przemysłowe |
| Służba celna | Obsługiwane przez OEM i ODM |
Trzy kluczowe aspekty personalizacji, dostosowane do Twoich potrzeb
Dopasowywanie różnych metod personalizacji, aby spełnić różne wymagania.
Produkcja precyzyjna, doskonała jakość
Wsparcie produkcji dużych prędkości
Zaprojektowany z myślą o szybkim tłoczeniu, słup prowadzący utrzymuje stabilną dokładność naprowadzania podczas cykli ciągłych, co pomaga zwiększyć wydajność i zmniejszyć przerwy w produkcji.
Wyższa wytrzymałość zmęczenia
Zaprojektowany tak, by wytrzymać powtarzalne obciążenia mechaniczne, oferuje doskonałą odporność na zmęczenie, zapewniając niezawodną wydajność i niezawodność konstrukcyjną przez długie okresy produkcji.
Zgodność z precyzyjnymi matrycami
Wykonany według rygorystycznych standardów wymiarowych, słupek prowadzący integruje się bezszwowo z precyzyjnymi systemami matryc, umożliwiając dokładny montaż i spójne wyniki operacyjne.
Zmniejszone tarcia operacyjne
Zoptymalizowane przetwarzanie powierzchniowe minimalizuje opór kontaktowy między ruchomymi elementami, sprzyjając płynniejszemu ruchowi i zwiększając ogólną efektywność w wymagających zastosowaniach narzędziowych.
Udoskonalona obsługa, skrócony czas dostawy
Od przeglądu projektu po realizację zapewniamy dedykowaną, indywidualną kontrolę przez cały proces.
Konsultacje → dostarczanie rysunków → przegląd i wycenę projektowania → przetwarzanie zamówień → inspekcję jakości → terminową dostawę → kontrolę posprzedażową
Nasze zalety
Wspierany ponad 25-letnim doświadczeniem inżynieryjnym, nasz zespół oferuje kompleksowe usługi — od projektowania form na zamówienie i precyzyjnej obróbki po produkcję na pełną skalę — wspierane przez solidny system kontroli jakości i proaktywną obsługę klienta. Certyfikowani według ISO9001, ISO14001 oraz IATF 16949, nieustannie dążymy do doskonałości w jakości, innowacjach i satysfakcji klienta.
Ponad 100 000 sztuk na stanie, z wysyłką standardowych produktów w ciągu 2 godzin.
Wdrożenie trzyetapowego systemu inspekcji — początkowa kontrola materiałowa, inspekcja w trakcie procesu oraz inspekcja końcowa.
Duży zapas i szybka realizacja, gwarantujące terminową dostawę przy 100% inspekcji produktów.
Zakres zastosowań
Preferowany wybór w różnych branżach.
FAQ
P1: Do czego służy filar prowadzący do tłoczenia?
Filar prowadzący tłoczenie służy do prowadzenia i wyrównywania górnych i dolnych sekcji matrycy podczas tłoczenia metali, zapewniając precyzyjny ruch i stałą jakość produkcji.
P2: Jakie materiały są powszechnie używane do tłoczenia filarów prowadzących?
Zazwyczaj są wykonane z wysokiej jakości materiałów, takich jak SUJ2, SKD11 i SCM440, które zapewniają doskonałą twardość, odporność na zużycie i trwałość.
P3: Czy filary prowadnic do tłoczenia można dostosować na spersonalizację?
Tak. Dostępne są niestandardowe średnice, długości, tolerancje, materiały oraz obróbki powierzchni zgodnie z rysunkami klientów i wymaganiami narzędziowymi.
P4: Jakie dostępne są metody obróbki powierzchni?
Typowe opcje to precyzyjne polerowanie, twarde chromowanie oraz zabiegi antykorozyjne, które poprawiają odporność na zużycie i wydłużają żywotność użytkowania.
P5: Które branże stosują filary przewodnicze do tłoczenia?
Są szeroko stosowane w produkcji motoryzacyjnej, elektronice, zakładach tłoczenia metali, produkcji urządzeń AGD oraz zastosowaniach narzędzi przemysłowych.
