Punch Pin Tolerance and Concentricity for Stable Stamping

Tolerancja i koncentryczność sworzniów dziurkanek wpływają na więcej niż zmierzoną średnicę elementu. Punkt dziurkowy może spełniać swoją tolerancję rozmiarową i nadal leżeć poza środkiem względem trzonka, uchwytu lub otworu matrycy. Ten błąd zmienia lokalny prześwit od dziurka do wydruku i może prowadzić do nierównomiernego ładowania, zużycia, zmian zadziorów, ugięcia lub przedwczesnych uszkodzeń.

Dziurkacz musi być zatem oceniony jako część kompletnego systemu lokalizacyjnego. Trzonk pasuje do uchwytu, grot wchodzi do otworu matrycy, a otaczające elementy matrycy pozostają wyrównane podczas każdego ruchu. Szersze role tych części są opisane w SunshinePro Przewodnik po komponentach matrycy (wnioskowanie). Ten przewodnik koncentruje się szczególnie na tym, jak wymiary dziurkaka, relacje geometryczne, kontrole rysunku oraz metody inspekcji wspierają stabilne tłoczenie.

Co faktycznie kontroluje tolerancja sworzni dziurkackich

Tolerancja wymiarowa określa, jak bardzo może się różnić podany rozmiar. Na sworzniu dziurkającym mogą obowiązywać oddzielne tolerancje do:

• Średnica grotu dziurkowanego lub profil cięcia
• Średnica trzonka
• Całkowita długość
• Długość punktu
• Lokalizacja barku
• Funkcje głowy lub retencji

Tolerancja geometryczna kontroluje coś innego. Może ograniczać kształt jednej cechy, orientację lub położenie jednej cechy względem innej, albo zmienność powierzchni, gdy element obraca się wokół osi odniesienia.

To rozróżnienie ma znaczenie, ponieważ tolerancja rozmiaru nie kontroluje automatycznie wyrównania.

Punkt dziurkowy i trzpień mogą mieszczyć się w określonych granicach średnicy, podczas gdy ich osia środkowa pozostają przesunięte. Trzonk może być również lekko wygięty, grot może być szlifowany pod kątem lub cylindryczna powierzchnia może być poza okrągłą. Żaden z tych warunków nie jest w pełni opisany wyłącznie przez tolerancję średnicy.

Dlaczego sama tolerancja średnicy nie wystarcza

Rozważ dziurcz stopniowany z trzpieniem lokalizującym i mniejszym punktem cięcia. Każda średnica może być akceptowalna, jeśli jest mierzona niezależnie. Jednak jeśli oś punktu jest przesunięta względem osi trzpienia, obrócenie dziurkacza wokół trzonka spowoduje przesuwanie powierzchni punktu w kierunku i od wskaźnika.

Wybicie jest w granicach tolerancji rozmiaru, ale może nie pozostać wyśrodkowane w otworze matrycy.

Rysunek musi więc odpowiadać na dwa oddzielne pytania:

1. Czy każda cecha ma odpowiedni rozmiar?
2. Czy każda cecha jest w odpowiedniej geometrycznej relacji względem odniesienia funkcjonalnego?

Tym punktem odniesienia jest często trzpień lub inny element lokalizujący oznaczający sposób montażu dziwerka w retainerze.

Koncentryczność, osiowość, rozbicie i pozycja nie są zamienne

"Koncentryczność" jest często używana nieformalnie, aby opisać, jak dobrze punkt dziurkowania jest wyrównany z trzonkiem. W formalnym geometrycznym wymiarowaniu i tolerancji słowo to może mieć bardziej szczegółowe znaczenie.

Należy zidentyfikować odpowiedni standard rysunku przed podjęciem decyzji, który termin lub kontrola jest poprawna. ASME Y14.5 definiuje praktyki wymiarowania i tolerancji dla rysunków regulowanych przez system ASME. ISO 1101 zapewnia ramy specyfikacji geometrycznej stosowane w rysunkach opartych na ISO.

Termin lub kontrola	What it describes	Praktyczne znaczenie dziurka	Powszechne ryzyko interpretacji
Koncentryczność	Relacja między środkami lub wyprowadzonymi punktami mediany względem osi dane, w zależności od obowiązującego standardu	Może pojawiać się na rysunkach starszych lub kontrolowanych przez klienta	Często mylone z prostym odczytem wskaźnika
Koncentralność	Warunek dwóch cech dzielących zamierzoną oś	Przydatna koncepcja wyrównania punkt-trzonk	Może być używany opisowo bez pełnej definicji rysunku
Ekscentryczność	Fizyczne przesunięcie między nominalnie wspólnymi środkami lub osiami	Opisuje, jak bardzo punkt dziurkowy jest przesunięty od odniesienia do trzonka	Musi być jasne, czy zgłaszana wartość to przesunięcie promieniowe, czy pełny ruch wskaźnika
Okrągły bieg	Zmiana powierzchni mierzona w poszczególnych przekrojach kołowych podczas obrotu wokół osi odniesienia	Przydatne do kontrolowania lokalnych zmienności rotacyjnych	Zawiera więcej niż przesunięcie środkowe, ponieważ forma powierzchni wpływa także na odczyt
Całkowite runout	Skumulowana zmienność powierzchni na kontrolowanej długości podczas obrotu	Przydatne, gdy pełna zależność powierzchni cylindrycznej ma znaczenie	Może być niepotrzebnie ograniczające, jeśli tylko jedna sekcja jest funkcjonalnie ważna
Pozycja	Położenie cechy lub osi cechy względem zdefiniowanych danych i podstawowych wymiarów	Może być odpowiedni do lokalizowania cech typu punch or die	Nie steruje automatycznie wszystkimi zmianami formy powierzchniowej
Profil	Rozmiar, kształt, lokalizacja, a czasem także orientacja konturu	Ważne dla uderzeń nieokrągłych	Samo wyśrodkowanie nie kontroluje całego profilu cięcia

Wskaźnik tarczowy zwykle pokazuje przemieszczenie powierzchni podczas obrotu. Ten wynik jest zwykle wyrażany jako wyczerpanie lub całkowity odczyt wskaźnika, czyli TIR. Nie jest automatycznie równoważna formalnej koncentryczności GD&T.

The Narodowy Instytut Standardów i Technologii Wyjaśnia, że sterowanie runoutem może odzwierciedlać zarówno przemieszczenie związane z osią, jak i efekty kształtu powierzchni. Odczyt wskaźnika może zatem obejmować mimośrod, błąd zaokrąglenia, błąd oprawy, defekty powierzchni oraz sposób symulacji daty.

Dlaczego standard rysunku i poprawki mają znaczenie

Geometryczny wywołanie ma znaczenie tylko w ramach swojego standardu i poprawki. Starszy rysunek klienta może wykorzystywać koncentryczność inaczej niż nowo utworzony rysunek oparty na ASME. Rysunek sterowany ISO może również korzystać z innego frameworka specyfikacji.

Nie zastępuj po cichu jednej kontrolki inną, bo łatwiej ją sprawdzić. Projektant, dostawca i inspektor powinni uzgodnić kwestię:

• Standard i rewizja
• Cecha odniesienia
• Funkcja sterowana
• Limit liczbowy
• Metoda inspekcji
• Konwencja raportowania

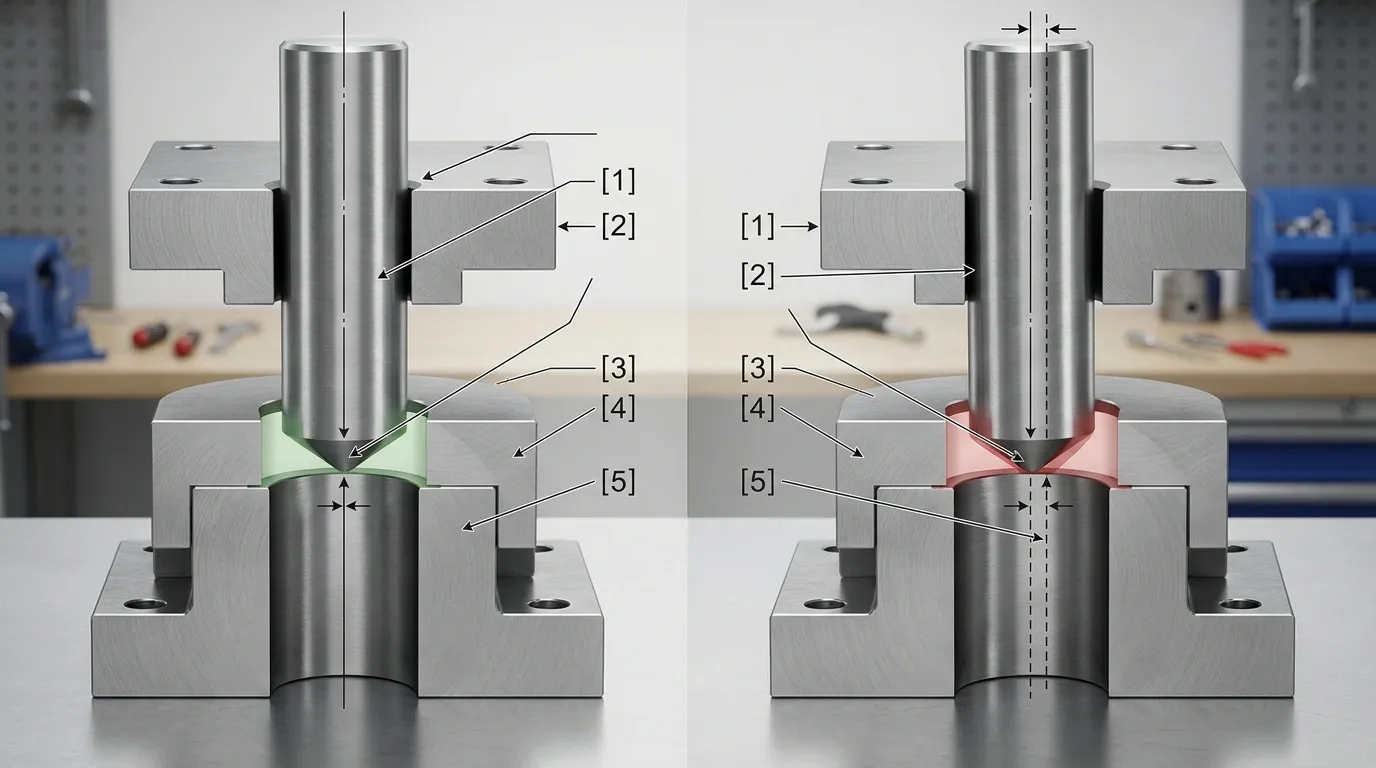

Jak łańcuch tolerancji dziurka–retainer–matryca wpływa na wyrównanie

Ustawienie wybicia nie zależy wyłącznie od samego wypuklicia. Na ostateczne położenie punktu cięcia wpływa kilka zależności składowych:

1. Otwór na retainer ustawia się i podtrzymuje trzonek dziurkacza.
2. Trzonk określa zainstalowane odniesienie dziurkacza.
3. Punkt dziurkowy może być przesunięty lub pod kątem względem trzonka.
4. Otwór matrycy może być przesunięty względem korpusu przycisku matrycy.
5. Uchwyt dziurkowy i przycisk matrycy muszą być prawidłowo umieszczone w obrębie układu matrycy.

Każdy element może być akceptowalny indywidualnie, podczas gdy połączony zespół powoduje nadmierne błędy na styku cięcia.

Na przykład punkt dziurkowy może przesunąć się nieznacznie w jednym kierunku względem trzonka. Otwór matrycy może również przesuwać się w przeciwnym kierunku względem korpusu przycisku. Te odchylenia sumują się i znacznie zmniejszają prześwit po jednej stronie.

W innym zespołzie oba przesunięcia mogą częściowo się znosić. To nie czyni projektu wiarygodnym. Poleganie na przypadkowym anulowaniu powoduje niespójne wyniki pomiędzy wymianami, cyklami ostrzenia czy partiami produkcyjnymi.

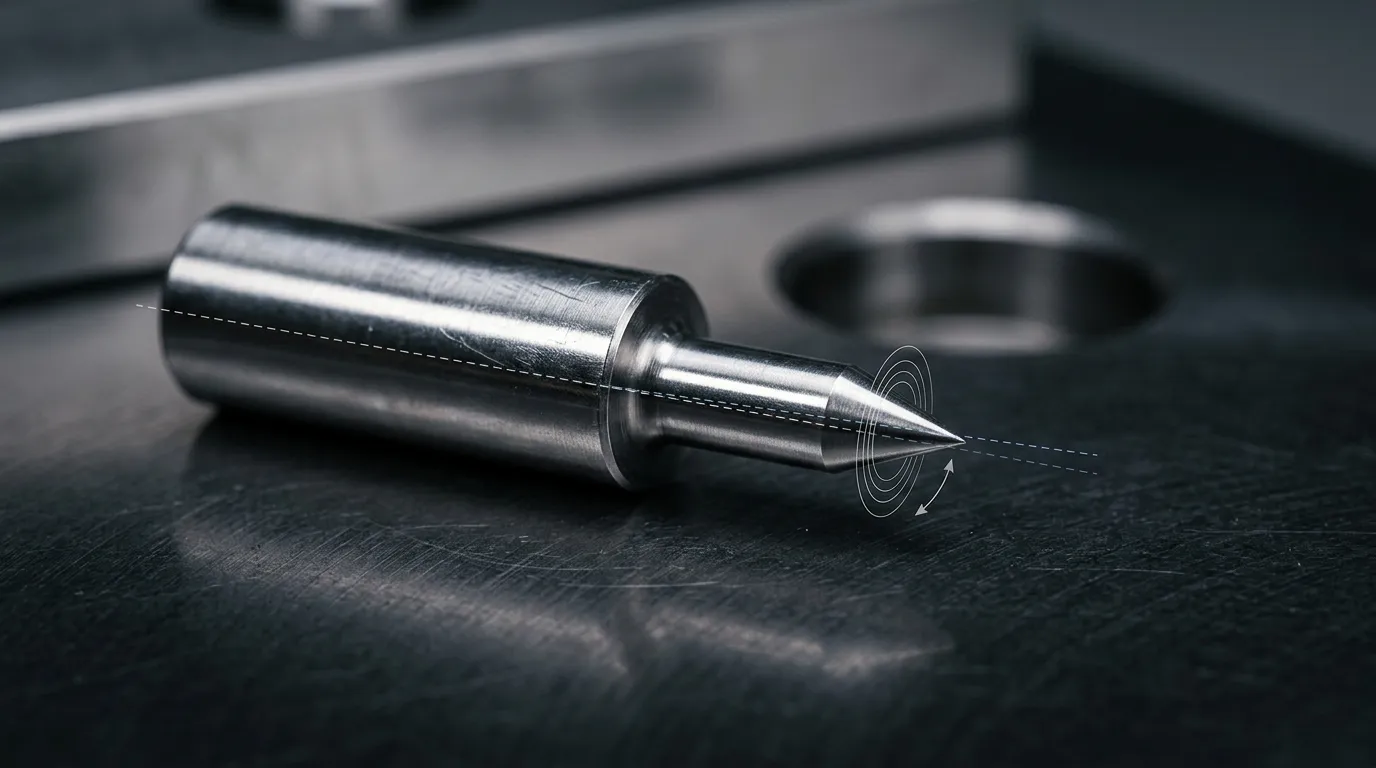

Wyrównanie punkt-trzon

Ustawienie punkt-trzon-trzon opisuje relację między punktem cięcia a trzpieniem lokalizującym. Pełne wymagania powinny definiować więcej niż jedną liczbę "koncentryczności".

Rysunek lub plan inspekcji powinien określać:

• Która powierzchnia trzpienia stanowi odniesienie
• Która średnica lub profil punktu jest kontrolowana
• Osiowa lokalizacja, w której punkt jest mierzony
• Niezależnie od tego, czy wartość oznacza mimośród promieniowy, okrągły runout, całkowity runout czy TIR
• Czy oceniana jest pełna długość punktu, czy jeden przekrój

Miejsce pomiaru ma znaczenie. Mały błąd kątowy może powodować niewielkie przemieszczenie w pobliżu barku, ale znacznie większe przesunięcie na końcu długiego punktu. Dziurki o małej średnicy lub smukłości są szczególnie czułe, ponieważ siła boczna może powodować dodatkowe ugięcie robocze.

Dlaczego błędy wyrównania destabilizują proces stemplowania

Prześwit od dziurkania do matrycy to przestrzeń między krawędzią tnącą a otworem matrycy. Powinien być odpowiedni dla materiału pracy, grubości, działania i konstrukcji narzędzi. Ten artykuł nie oblicza tego prześwitu, ale relacja geometryczna decyduje, czy zamierzony prześwit jest równomiernie rozłożony.

Jeśli dziurkacz przesuwa się na jedną stronę otworu matrycy:

• Prześwit zmniejsza się po stronie bliższej
• Prześwit staje się większy po przeciwnej stronie
• Obciążenie cięcia zaczyna się i rozwija nierównomiernie
• Siła boczna może działać na uderzenie
• Wybiwak może uchylać się dalej pod obciążeniem

Szczegółowe wytyczne branżowe z Tipco omawia, jak ekscentryczność dziurka, matrycy i mechanizmu retainera mogą się łączyć, tworząc niejednolity prześwit i niezrównoważone obciążenie. Dokładny efekt zależy od proporcji dziurka, podpory, stanu matrycy, materiału oraz warunków pracy.

Możliwe objawy to jednostronne zużycie, nierówne zadziorki, ślady otarć, powtarzające się odpryski po tej samej stronie oraz skrócone okresy konserwacji. Nieułożenie również może przyczyniać się do złamania, ale jest to tylko jedna z możliwych przyczyn. Wybór materiału, obróbka cieplna, odstęp, siła zdzierania, stan krawędzi, smarowanie i konstrukcja wybijaka również mają znaczenie. Te szersze przyczyny są poruszane w Pęknięcie dziurkownika w matrycach tłoczących.

Które geometryczne elementy sterujące powinny być widoczne na rysunku punch?

Właściwa sterka zaczyna się od funkcjonalnego pytania: co musi pozostać wyrównane i względem której cechy lokalizującej?

Wymagania funkcjonalne	Funkcje związane z obiektem	Możliwy kierunek sterowania	Czego nie gwarantuje
Zachowaj rozmiar punktu dziurkowania	Średnica lub profil punktu	Wymagania dotyczące tolerancji rozmiaru lub profilu	Wyrównanie z trzonkiem
Utrzymuj dopasowanie trzonka	Średnica trzonka	Rozmiar i tolerancja dopasowania	Prostość lub położenie punktu
Punkt wyrównania z trzonkiem	Punkt względem dane trzpienia	Runout, pozycja lub inny uzgodniony wymóg geometryczny	Poprawne ustawienie przycisku die
Ograniczanie zginania lub dryf osi	Oś trzpień lub oś punktowa	Prostość lub powiązana kontrola formy	Prawidłowa pozycja montażu
Kontroluj pełną powierzchnię cylindryczną podczas obrotu	Powierzchnia grota lub trzpienia	Całkowite wybieganie lub inna kontrola pełnej powierzchni	Przydatność limitu numerycznego
Znajdź profil o kształcie	Kontur cięcia nieokrągły	Profil i pozycja względem punktów odniesienia	Orientacja obrotowa, chyba że uwzględniona
Zapobieganie rotacji profilu	Funkcja wybicia kształtowanego	Wymóg takowania lub orientacji	Centralizowane samo w sobie

Dane powinny zazwyczaj reprezentować cechę lokalizującą punch w służbie. Jeśli trzpień jest utrzymywany przez precyzyjną wiertę, trzpień może stanowić referencyjny punkt funkcjonalny. Inne konstrukcje dziurkaczy mogą wymagać innej struktury punktowej.

Wybrane wymagania muszą być również podlegające przeglądowi. Kontrola, której nie da się mierzyć konsekwentnie, może powodować różnice zdań bez poprawy kostki.

Rundowe uderzenia

Dla okrągłego krokowego wybicia rysunek może wymagać kontroli:

• Średnica punktu
• Średnica i dopasowanie trzonka
• Zależność point-to-shank
• Prostość trzpienia
• Długość punktu
• Runout w określonej płaszczyźnie pomiarowej

Pojedyncza wartość runout bez punktu odniesienia lub lokalizacji osiowej pozostaje niepełna.

Dziurkacze ukształtowane i nieokrągłe

Dziurkacz nieokrągły wymaga czegoś więcej niż tylko ustawienia na środku. Profil cięcia może wymagać kontroli:

• Kształt i rozmiar
• Pozycja względem trzonu
• Orientacja obrotowa lub zegar
• Promienie narożników
• Długość punktu
• Zależność krawędzi do cech retencji

SunshinePro twierdzi, że generuje system oparty na rysunkach Dziurkacze o niestandardowych kształtach oraz wymienia szlifowanie profilów i EDM drutu wśród procesów stosowanych do odpowiednich niestandardowych geometrii. Rzeczywista wykonalność tolerancji nadal zależy od rysunku, profilu, materiału, wymiarów i planu inspekcji.

Jak należy kontrolować wyrównanie dziurka i wybieg

Wynik inspekcji ma znaczenie tylko wtedy, gdy układ odpowiada wymaganiom rysunkowym.

Plan inspekcji powinien określać:

• Powierzchnia referencyjna lub podtrzymująca
• Funkcje sterowane
• Pozycja pomiarowa
• Instrument i wyposażenie
• Metoda raportowania
• Rozdzielczość instrumentów
• Limit akceptacji
• Odpowiednia korekta rysunku

Różne układy mogą dawać różne wyniki, ponieważ nie ustanawiają tego samego praktycznego odniesienia.

Metoda inspekcji	Odpowiednie zastosowania	Główne ograniczenia
Wskaźnik tarczowy z blokami V, środkami lub dedykowaną oprawą	Praktyczne sprawdzanie rozbicia na trzpień lub na trzeni	Wyniki zależą od podparcia, pozycji kontaktu, czystości, zaokrąglenia i techniki operatora
Maszyna do pomiaru współrzędnych	Osi, środek, pozycja i zespolone zależności cech	Wyniki zależą od strategii sondowania, konstrukcji danych, oprogramowania oraz niepewności
Optyczny komparator lub system wizualny	Małe średnice punktów, profile, orientacja i geometria krawędzi	Wykrywanie krawędzi, powiększenie, fiksowanie i ostrość wpływają na wyniki
System pomiaru okrągłości	Szczegółowe rozdzielenie formy i zmienność rotacji	Może być niepotrzebne do rutynowej akceptacji i wymaga odpowiedniego przygotowania

Wytyczne pomiarowe Keyence'a opisuje zarówno podejścia oparte na wskaźnikach, jak i pomiary współrzędnych oraz podkreśla wpływ zmienności kontaktu i operatora. ZEISS rozróżnia także geometryczne relacje oparte na środku i osi.

Wskaźnik tarczowy i rotacyjne kontrole TIR

Praktyczny test rotacyjny zwykle przebiega według następującej sekwencji:

1. Wyczyść powierzchnie styków dziurkaka i oprawy.
2. Wspieraj lub lokalizuj trzpień według uzgodnionego ustawienia.
3. Umieść wskaźnik w określonym punkcie.
4. Obróć cios przez pełny obrót.
5. Zapisz maksymalne i minimalne odczyty.
6. Zgłoś pełną zmienność wskaźnika lub przekonwertuj ją tylko wtedy, gdy rysunek definiuje inną konwencję.

Konfiguracja musi wskazywać, czy podana wartość to pełna TIR czy mimośród radialny. Traktowanie tych dwóch rzeczy jako tego samego może prowadzić do błędów interpretacyjnych dwa do jednego.

CMM, pomiar optyczny i zaokrąglenie

CMM może być odpowiedni, gdy rysunek kontroluje osie, pozycję obiektu lub złożone zależności dane. Systemy optyczne są przydatne do małych punktów i profili ukształtowanych, gdzie pomiar kontaktowy jest trudny. Sprzęt do zaokrąglenia może dostarczać bardziej szczegółowe informacje w formie, gdy odczyty wskaźników muszą być podzielone na komponenty zaokrągloności i związane z osią.

Żadna z tych metod nie jest automatycznie poprawna dla każdego ciosu. Metoda musi odpowiadać cechie kontrolowanej.

Kiedy ponownie sprawdzić dziurcz

Ponowna inspekcja jest odpowiednia po:

• Ostrzenie lub ponowne szlifowanie
• Odpryskiwania się lub nieprawidłowe jednostronne zużycie
• Blokada prasowa lub kolizja
• Nagłe zmiany wzoru zadziorów
• Wymiana przycisku dziurkacza lub kości
• Ślady otarcia o otwór matrycy
• Nieoczekiwane różnice między starymi a zamiennymi komponentami

Ponowne szlifowanie usuwa materiał z punktu dziurkowania i zmienia długość grotu. Może to również ujawnić błędy profilowe lub wyrównania, które nie były widoczne podczas wcześniejszych inspekcji.

Gdy uzasadnione są ścisłe tolerancje

Najmniejsza dostępna tolerancja nie jest automatycznie najlepszą specyfikacją. Bardziej ścisła kontrola jest bardziej uzasadniona, gdy wniosek zawiera:

• Mały dostępny prześwit od dziurkania do wykroju
• Długie lub smukłe ciosy
• Małe średnice punktowe
• Układy ciśnikaczy w bliskim miejscu
• Profile nieokrągłe z rygorystycznymi wymaganiami dotyczącymi lokalizacji
• Wysokie wymagania dotyczące wymienności
• High production volume
• Wymaganie konsystencji zadziorów lub krawędzi
• Ograniczone wsparcie boczne

Bardziej precyzyjne tolerancje zwiększają trudność produkcji i inspekcji. Mogą wymagać dodatkowych operacji szlifowania, stabilniejszego mocowania, wolniejszej inspekcji lub bardziej zaawansowanego sprzętu pomiarowego.

Praktyczny wymóg równoważy cztery czynniki:

1. Potrzeba funkcjonalna
2. Możliwości produkcyjne
3. Możliwość inspekcji
4. Koszt awarii kontra koszt sterowania

Strony produktów SunshinePro publikują wybrane wymiarowe wartości wydajnościowe, w tym do ±0,002 mm na jego Strona z Punch Pin oraz wartość koncentryczności do 0,003 mm na innej stronie produktu. Są to oświadczenia o możliwościach na stronie produktu, a nie uniwersalne wartości projektowe. Należy potwierdzić zastosowanie dla wymaganej średnicy, długości punktu, profilu, materiału, ilości oraz metody inspekcji.

Czytelnicy potrzebujący szerszego wyboru matrycy, materiału, przerytu i kontekstu źródłowego mogą odnieść się do Przewodnik po formach wybicia.

Objawy, które powinny wywołać kontrolę ustawienia

Objawy	Możliwa przyczyna związana z ustawieniem	Testy do wykonania
Zadziarnie rośnie głównie po jednej stronie	Nierówny prześwit lokalny	Sprawdź pozycję punktu dziurkowanego, miejsce otwarcia matrycy, zużycie oraz stan krawędzi
Jedna strona ciosu zużywa się szybciej	Obciążenie boczne lub poza środkiem	Zmierz rozgałęzienie od punktu do trzonka i sprawdź dopasowanie zatrzasków
Powtarzające się odpryski mają miejsce w tym samym miejscu	Przeciążenie lokalne lub niewystarczająca przeświatka	Sprawdź geometrię dziurkownika i matryc, prześwit, materiał oraz podpory
Dziurkacz ociera się o otwór matrycy	Przesunięcie osi, wygięcie wybicia lub błąd lokalizacji komponentu	Sprawdź prostość, runout, pozycję uchwytu i wyrównanie przycisków
Wybijacz zastępczy zachowuje się inaczej	Niedopasowanie stosu tolerancji lub dane końcowej	Porównaj rzeczywiste wymiary, wyniki geometryczne i warunki montażowe
Zmiany wzoru zadziorów po ostrzeniu	Zmieniona geometria punktu lub długość	Ponownie sprawdź profil punktów, wyrównanie i stan matrycy

Te objawy uzasadniają inspekcję, ale nie wskazują jednej gwarantowanej przyczyny. Diagnoza powinna obejmować dziurkacz, mechanizm retencji, otwieranie matrycy, luz, stan zużycia oraz konfigurację działania.

Rysunek sworzniczki i lista RFQ

Przydatny RFQ do sforków perforowych powinien zawierać wystarczającą ilość informacji, aby dostawca mógł wyprodukować i sprawdzić zamierzone zależności cech.

Zapewnij:

• Numer rysunku i rewizja
• Obowiązujący standard wymiarowy i tolerancyjny
• Jednostki pomiarowe
• Średnica lub profil punktu dziurkacza
• Średnica i dopasowanie trzonka
• Długość całkowita i długość punktowa
• Szczegóły dotyczące barku, głowy i retencji
• Cechy dane i sekwencja danych
• Wymagana kontrola geometryczna
• Tolerancja numeryczna
• Płaszczyzna pomiarowa lub kontrolowana długość
• Konwencja raportowa, taka jak TIR lub mimośród radialny
• Wymagania dotyczące profilu i taktowania dla dziurkarek kształtowych
• Wymagania dotyczące materiałów i obróbki cieplnej
• Wymagania dotyczące wykończenia powierzchni tam, gdzie jest to funkcjonalnie konieczne
• Ilość
• Oczekiwania dotyczące wymiany lub wymienności
• Wymogi dotyczące raportu inspekcyjnego
• Uzgodniona metoda inspekcji

Jeśli część musi być odtworzona na podstawie próbki, określ, które zużyte powierzchnie nie powinny być traktowane jako oryginalne wymiary projektowe.

SunshinePro podaje, że dostarcza standardowe i niestandardowe komponenty z rysunków lub próbek oraz na odpowiednich stronach produktów wymienia precyzyjne szlifowanie, obróbkę CNC, szlifowanie profilowe i EDM z drutu. Te szerokie możliwości nie potwierdzają, że każda wymagana tolerancja lub profil jest wykonalna. Ostateczny wymóg powinien być oceniany względem konkretnego rysunku.

Jak porównać deklaracje dotyczące tolerancji dostawców

Nie porównuj dostawców za pomocą jednej wyodrębnionej liczby.

Zanim potraktujemy twierdzenie o tolerancji jako równoważne, zapytaj:

• Do której cechy to dotyczy?
• Czy jest to tolerancja rozmiaru, mimośrodność radialna, TIR, runout, pozycja czy formalna koncentryczność?
• Który punkt odniesienia jest używany?
• Gdzie na tym końcu jest mierzony?
• Czy to dotyczy wymaganej średnicy i długości?
• Czy to dotyczy okrągłych i kształtowanych wybijaczy?
• Jakie urządzenie i urządzenie są używane?
• Czy raport z inspekcji pokaże rzeczywiste zmierzone wartości?
• Czy ta zdolność jest odpowiednia dla wymaganego materiału i ilości?

Stwierdzenie takie jak "tolerancja ±0,002 mm" jest niepełne, dopóki nie zostanie zdefiniowana cecha kontrolowana i warunki inspekcji.

Ostateczna zasada specyfikacji

Określ relację funkcjonalną, a nie tylko najmniejszą tolerancję reklamowaną przez dostawcę.

Pełne wymagania dziurkowana określają cechę, punkt odniesienia, typ sterowania, limit numeryczny, lokalizację pomiaru, standard rysunku oraz metodę inspekcji. Uwzględnia również, jak trzon dziurka, retainer, punkt, przycisk kostki i otwór matrycy współdziałają jako złożony system.

Aby uzyskać dziurkacz oparty na rysunku lub próbce, należy przesłać aktualną wersję, materiał, ilość, geometryczne oznaczenia oraz wymagania inspekcyjne przez SunshinePro Strona kontaktowa Do oceny wykonalności i wyceny.
