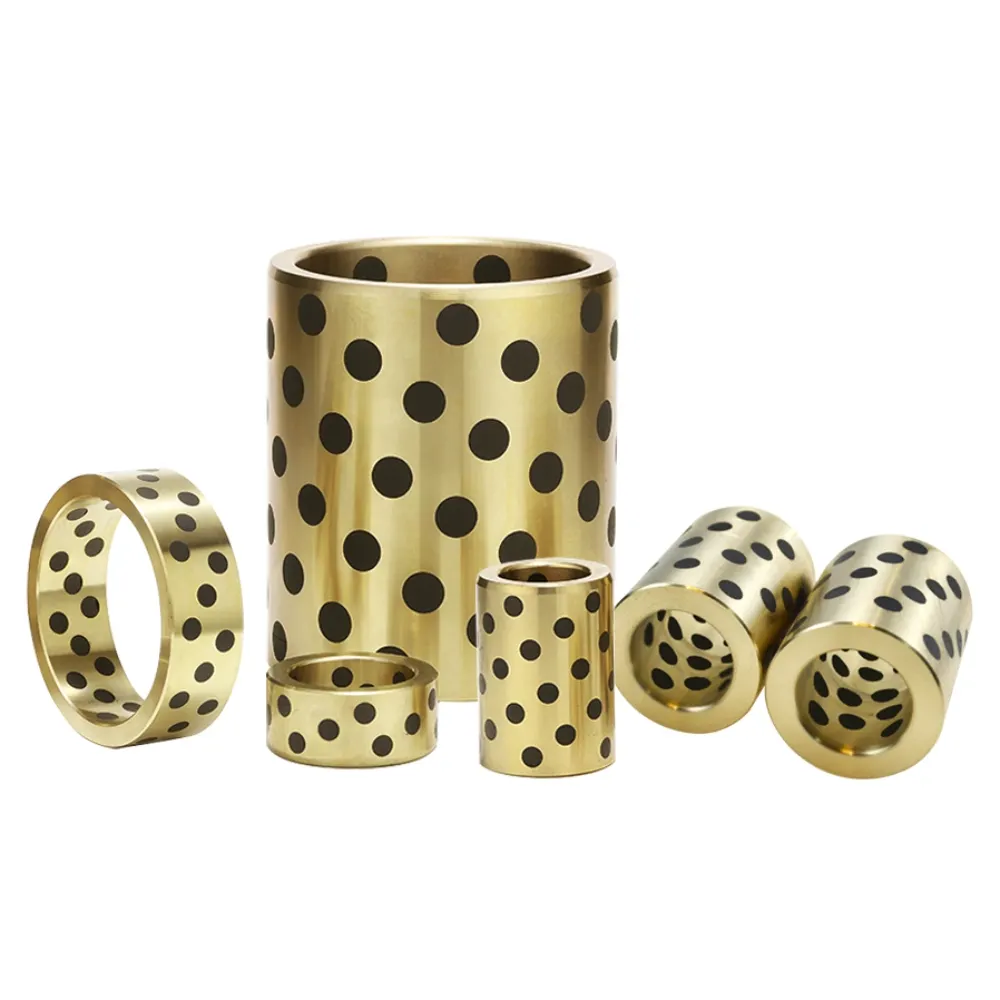

Tulejka prowadnicza z brązowego grafitu
Tulejka prowadnicza z brązowego grafitu to trwały element prowadzący stosowany w formach i systemach maszynowych, wspierający stabilny ruch bez zewnętrznego smarowania. Jego konstrukcja integruje wytrzymałość brązu z punktami smarowania grafitu, co pozwala na płynny kontakt podczas pracy ciągłej. Konstrukcja poprawia precyzję prowadzenia, zmniejsza opór mechaniczny i zapewnia niezawodną pracę w wymagających warunkach przemysłowych o dużym obciążeniu i długich cyklach serwisowych.
- Efekt stałej regeneracji smaru: wymienia smarowanie podczas ciągłej pracy
- Odporność na obciążenie uderzeniowe: skutecznie pochłania nagłe uderzenia mechaniczne
- Zdolność stabilnego zachowania wymiarów: zachowuje geometrię niezmienioną pod wpływem naprężeń
- Niskie wymagania dotyczące eksploatacji: zmniejsza potrzebę częstego serwisowania
Opis produktu
Wprowadzenie
Tulejka prowadnicza z brązowego grafitu to precyzyjny, samosmarujący element zaprojektowany do prowadzenia systemów w formach, matrycach i maszynach przemysłowych. Jest produkowany z wysokowytrzymałego brązu połączonego z wbudowanymi wtyczkami grafitu, które zapewniają ciągłe smarowanie wewnętrzne podczas pracy. Ta konstrukcja zapewnia płynne przesuwanie się między filarami prowadzącymi a tulejami, jednocześnie utrzymując precyzyjne wyrównanie i stabilne działanie w długoterminowych warunkach pracy.
Tuleja jest wytwarzana za pomocą zaawansowanych procesów odlewania, obróbki i precyzyjnego wykańczania, aby osiągnąć doskonałą wytrzymałość mechaniczną i dokładność wymiarową. Wkładki grafitowe działają jak stały środek smarujący, stopniowo uwalniając smar podczas ruchu, aby zmniejszyć tarcie i zapobiec bezpośredniemu kontaktowi metalu. Pomaga to minimalizować zużycie, zapobiegać zatarciom i utrzymać stabilną wydajność nawet przy dużym obciążeniu i ciągłej produkcji.
Tulejka z brązowego grafitu jest szeroko stosowana w formach wtryskowych, tłoczkach, systemach odlewania ciśnieniowego oraz różnych urządzeniach do automatyzacji przemysłowej. Jest szczególnie odpowiedni do zastosowań, gdzie zewnętrzne smarowanie jest trudne lub dostęp do konserwacji ograniczony. Zgodny z międzynarodowymi standardami, takimi jak MISUMI, HASCO, DME, DIN i ISO, może być również dostosowany do rysunków lub specyficznych wymagań, co czyni go niezawodnym rozwiązaniem do zastosowań przewodników o wysokiej wydajności i bez konieczności konserwacji.
Specyfikacja
| Przedmiot | Opis |
|---|---|
| Nazwa produktu | Tulejka prowadnicza z brązowego grafitu |
| Materiał | CuSn8 / CuAl10Ni5Fe4 Brąz |
| Typ smarowania | Samosmarowanie plugów z stałego grafitu |
| Typ struktury | Proste / Kołnierzowe / Ramię |
| Twardość | HB 70–120 (w zależności od typu stopu) |
| Wykończenie powierzchni | Precyzyjnie obrabiane z użyciem wkładek grafitowych |
| Stan pracy | Suchy bieg, bez zewnętrznego smarowania |
| Ładowność | Duże obciążenie i ciągła praca odpowiednia |
| Niestandardowy rozmiar | Dostępne zgodnie z rysunkami |
Trzy kluczowe aspekty personalizacji, dostosowane do Twoich potrzeb
Dopasowywanie różnych metod personalizacji, aby spełnić różne wymagania.
Produkcja precyzyjna, doskonała jakość
Zwiększona efektywność samosmarowania
Wkładki grafitowe nieustannie uwalniają smar podczas ruchu, zapewniając stabilne tworzenie filmu smarującego i zmniejszając zależność od zewnętrznych systemów dostarczania oleju.
Wysoka stabilność obciążenia konstrukcyjnego
Brązowa matryca zapewnia solidne wsparcie mechaniczne, umożliwiając niezawodną pracę pod dużym ciśnieniem promieniowym i powtarzającymi się uderzeniami w zastosowaniach przemysłowych.
Zmniejszone fluktuacje tarcia
Równomierny rozkład smaru minimalizuje nagłe zmiany oporu, zapewniając płynniejsze prowadzenie ruchu i poprawę spójności ruchu podczas ciągłych cykli pracy.
Ulepszona ochrona powierzchniowa
Wewnętrzna warstwa smarująca zapobiega bezpośredniemu kontaktu metalu, skutecznie zmniejszając uszkodzenia powierzchni i zachowując dokładność wymiarową podczas długotrwałego użytkowania.
Udoskonalona obsługa, skrócony czas dostawy
Od przeglądu projektu po realizację zapewniamy dedykowaną, indywidualną kontrolę przez cały proces.
Konsultacje → dostarczanie rysunków → przegląd i wycenę projektowania → przetwarzanie zamówień → inspekcję jakości → terminową dostawę → kontrolę posprzedażową
Nasze zalety
Wspierany ponad 25-letnim doświadczeniem inżynieryjnym, nasz zespół oferuje kompleksowe usługi — od projektowania form na zamówienie i precyzyjnej obróbki po produkcję na pełną skalę — wspierane przez solidny system kontroli jakości i proaktywną obsługę klienta. Certyfikowani według ISO9001, ISO14001 oraz IATF 16949, nieustannie dążymy do doskonałości w jakości, innowacjach i satysfakcji klienta.
Ponad 100 000 sztuk na stanie, z wysyłką standardowych produktów w ciągu 2 godzin.
Wdrożenie trzyetapowego systemu inspekcji — początkowa kontrola materiałowa, inspekcja w trakcie procesu oraz inspekcja końcowa.
Duży zapas i szybka realizacja, gwarantujące terminową dostawę przy 100% inspekcji produktów.
Zakres zastosowań
Preferowany wybór w różnych branżach.
FAQ
1. Czym jest tulejka prowadnicza z brązowego grafitu?
Jest to samosmarujący się element prowadzący wykonany z brązu z wbudowanymi wtyczkami grafitu, wykorzystywany do płynnego ruchu w formach i maszynach.
2. Jak działa system smarowania?
Wkładki grafitowe stopniowo uwalniają smar podczas pracy, tworząc ciągłą warstwę o niskim tarciu na powierzchni styku.
3. Czy wymaga zewnętrznego oleju lub smaru?
Nie, jest zaprojektowany do pracy bez oleju, co ogranicza konserwację i zapewnia niezawodną pracę w warunkach suchej eksploatacji.
4. Gdzie jest najczęściej używana?
Jest szeroko stosowany w formach wtryskowych, formach tłoczniczych, formach odlewniczych oraz w urządzeniach do automatyzacji przemysłowej.
5. Czy można go dostosować do personalizacji?
Tak, dostarczamy niestandardowe rozmiary, konstrukcje i materiały na podstawie rysunków lub wymagań aplikacyjnych.
