Lewnik prowadzący pod kątem

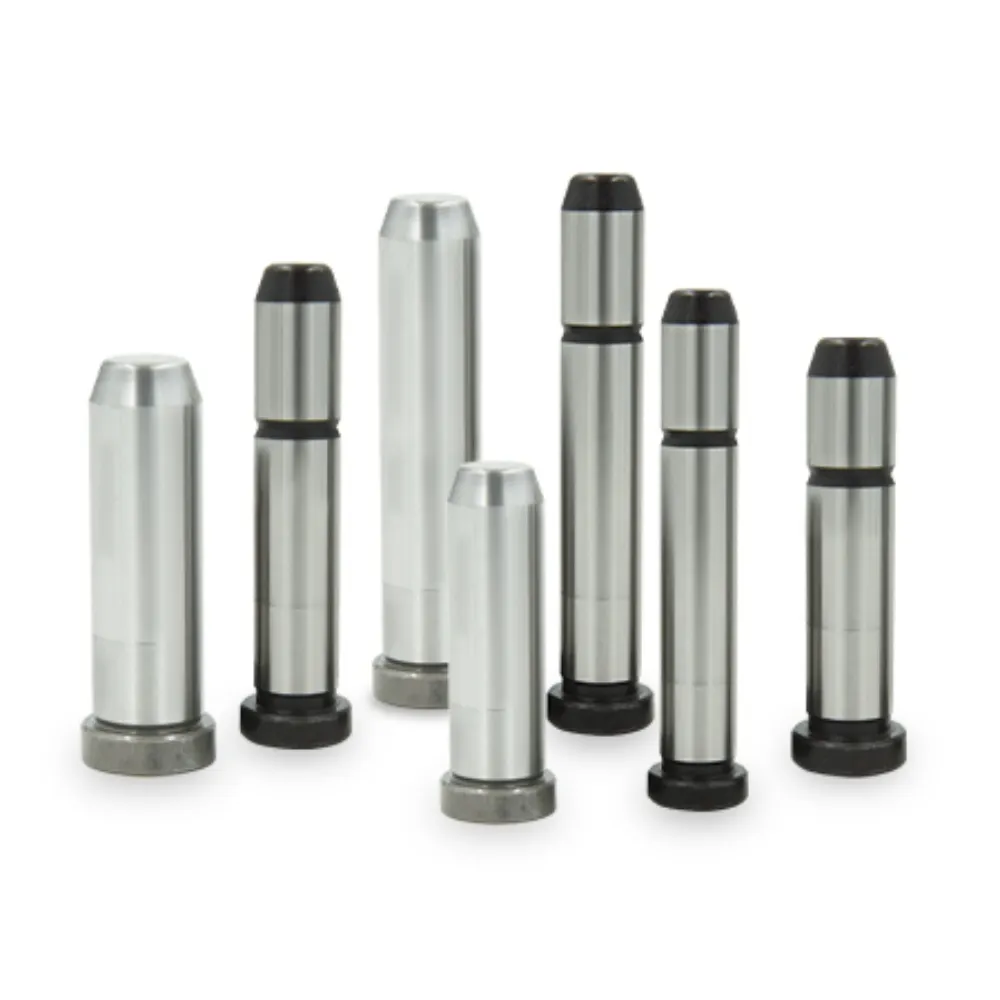

The die casting angled guide pillar is a specialized component used in molds requiring controlled inclined motion. It supports precise guiding for side actions and core pulling systems in die casting equipment. Engineered from hardened steel, it offers strong rigidity and consistent performance under high-pressure operating conditions. Its angled design improves mechanical coordination within complex mold structures. With fine surface finishing, it ensures smooth contact with mating parts and reliable alignment in continuous industrial production environments.
- Precision Angle Path Stability: Utrzymuje stały ruch podczas cykli operacyjnych
- Enhanced Core Pulling Efficiency: Poprawia płynną kontrolę działania bocznego
- Reduced Mold Wear Impact: Minimalizuje uszkodzenia tarcia na powierzchniach styku
- High Strength Load Resistance: Wspiera ciężkie systemy odlewów ciśnieniowych
Opis produktu
Wprowadzenie
The die casting angled guide pillar is a precision-engineered mold component designed to support directional guiding in complex die casting systems. It is specifically used in molds that require inclined or non-linear movement, ensuring accurate alignment between moving parts during opening and closing operations. This structure is essential for core-pulling and side-action mechanisms commonly found in advanced die casting applications.
Manufactured from high-strength hardened alloy steel, the angled guide pillar provides excellent durability and resistance to wear under high pressure and continuous operation. Its precision-ground surface reduces friction and ensures smooth interaction with guide components, helping maintain stable performance even in demanding production environments. The optimized angled design improves motion control and reduces mechanical stress on mold assemblies.
This component can be customized in angle, Długość, Średnica, and tolerance to meet different tooling requirements. It is compatible with international mold standards such as ISO and DIN, i może być również produkowany zgodnie z rysunkami OEM. Widely used in automotive parts manufacturing, aluminum and zinc die casting, and precision industrial tooling, the die casting angled guide pillar delivers reliable alignment and long-lasting performance in modern production systems.
Specyfikacja
| Przedmiot | Opis |
|---|---|
| Nazwa produktu | Lewnik prowadzący pod kątem |
| Typ | Pochylony / Kątowy Słup Orientacyjny |
| Materiał | SUJ2 / GCr15 / 100Cr6 / SKD stal |
| Twardość | HRC 58–62 |
| Obróbka powierzchni | Precyzyjne szlifowanie / obróbka cieplna |
| Zakres kąta | Zwyczaj (commonly 10°–45°) |
| Prostość | ≤ 0.005 mm |
| Zaokrąglenie | ≤ 0.003 mm |
| Zakres długości | 100 mm – 800 mm (Konfigurowalne) |
| Tolerancja | Norma ISO / DIN lub OEM |
Trzy kluczowe aspekty personalizacji, Dostosowane do Twoich potrzeb
Dopasowywanie różnych metod personalizacji do różnych wymagań.
Produkcja precyzyjna, Doskonała jakość
Optymalizacja sterowania ruchem kątowym
The angled structure enables precise directional movement, ensuring accurate coordination between core pulling components and improving mold synchronization during complex die casting cycles.
Poprawiona równowaga obciążenia konstrukcyjnego
Force is distributed more evenly along the inclined guide path, reducing stress concentration and enhancing overall stability of high-pressure die casting mold assemblies.
Dopasowanie montażu o wysokiej precyzji
Machined with tight tolerances, the guide pillar ensures accurate matching with corresponding components, minimizing deviation and maintaining consistent mold positioning accuracy.
Rozszerzona niezawodność wydajności
Heat-treated alloy steel construction provides strong fatigue resistance, ensuring dependable operation and stable guiding performance under long-term continuous industrial production conditions.
Usługa wyrafinowana, Skrócony czas dostawy
Od przeglądu projektu do realizacji, Zapewniamy dedykowaną, indywidualną kontrolę przez cały proces.
Konsultacje → dostarczenie rysunków → przegląd projektu & Oferta → przetwarzanie zamówień → inspekcja jakości → terminowa dostawa → obsługa posprzedażowa
Nasze zalety
Wspierane ponad 25-letnim doświadczeniem inżynierskim, Nasz zespół oferuje kompleksowe usługi — od projektowania form na zamówienie i precyzyjnej obróbki po produkcję na pełną skalę — wspierane przez solidny system kontroli jakości i proaktywną obsługę klienta. Certyfikowany według ISO9001, ISO14001, oraz IATF 16949, Nieustannie dążymy do doskonałości jakości, Innowacje, oraz satysfakcję klienta.
Ponad 100,000 Jednostki dostępne, wysyłka standardowych produktów trwa 2 godziny.
Wdrożenie trzyetapowego systemu inspekcji — wstępna kontrola materiałów, Inspekcja w trakcie procesu, oraz ostateczną inspekcję.
Duży zapas i szybka realizacja, Zapewnienie terminowej dostawy z 100% inspekcją produktu.
Zakres zastosowań
Preferowany wybór w różnych branżach.
FAQ
P1: What is a die casting angled guide pillar used for?
It is used in die casting molds to guide inclined movement, especially in core pulling and side-action mechanisms.
P2: Jakie materiały są powszechnie stosowane?
Zazwyczaj wykonany jest z hartowanej stali stopowej, takiej jak GCr15, SUJ2, lub 100Cr6 dla wysokiej wytrzymałości i odporności na zużycie.
P3: Czy kąt można dostosować?
Tak, kąt można dostosować do wymagań projektowania formy, usually ranging from 10° to 45° or as needed.
P4: Czy jest kompatybilny ze standardowymi systemami formowania??
Tak, może być produkowany zgodnie z ISO, OD, and JIS standards and is compatible with most international die casting systems.
P5: What industries use angled guide pillars?
Jest szeroko stosowany w częściach samochodowych, aluminum and zinc die casting, Precyzyjne narzędzia, and industrial manufacturing applications.
